VAL-CP-3S-350 菲尼克斯2類電涌保護器現貨
???????phoenix菲尼克斯2類電涌保護器VAL-CP-3S-350，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：

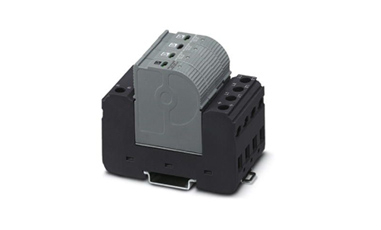

菲尼克斯2類電涌保護器VAL-CP-3S-350現貨
產品特性
? 插拔式電涌保護器
? 用于3相電源供應網絡的保護
? 采用分開的N和PE（5線系統：L1、L2、L3、N、PE）
? 帶有遠程指示觸點。
菲尼克斯2類電涌保護器VAL-CP-3S-350介紹
插頭都可以采用CHECKMASTER進行測試
帶或不帶浮地遙信觸點
350 V AC的高持續電壓，用于帶高電壓波動的230/400 V AC網絡
用于單個保護器的可視機械狀態指示
2類插拔式電涌保護器
所有插槽帶防插錯編碼
采用超薄設計的模塊化保護器接線端子
使用漏電流較小的壓敏電阻
每個單獨插頭帶有熱脫扣裝置
尺寸
| 高度 | 98 mm |
|---|---|
| 寬度 | 49.2 mm |
| 深度 | 71.5 mm |
| 針距單位 | 2.7 分區 |
環境條件
| 保護等級 | IP20 |
|---|---|
| 環境溫度（運行） | -40 °C ... 80 °C |
| 環境溫度（存放/運輸） | -40 °C ... 80 °C |
| 海拔 | ≤ 2000 m (平均海拔（標準海拔零點以上）) |
| 允許濕度（運行） | 5 % ... 95 % |
| 沖擊力（運行） | 30g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z) |
| 振動（操作） | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
常規
| IEC 類別 | II |
|---|---|
| T2 | |
| EN類型 | T2 |
| IEC 電源系統 | TN-S |
| TT | |
| 保護通道 | L-N |
| L-PE | |
| N-PE | |
| 安裝類型 | DIN導軌： 35 mm |
| 顏色 | 灰/藍色 |
| 黑色 | |
| 外殼材料 | PBT-FR |
| 污染等級 | 2 |
| 阻燃等級，符合UL 94 | V-0 |
| 類型 | DIN導軌模塊，分體式，可分離 |
| 位數 | 4 |
| 電涌保護故障報警 | 可視狀態指示窗口和遠程遙信報警觸點 |
保護電路
| 額定電壓UN | 240/415 V AC (TN-S) |
|---|---|
| 240/415 V AC (TT) | |
| 額定頻率fN | 50 Hz (60 Hz) |
| 上限持續工作電壓UC (L-N) | 350 V AC |
| 上限持續工作電壓UC (L-PE) | 350 V AC |
| 上限持續工作電壓UC (N-PE) | 264 V AC |
| 額定負載電流IL | 40 A (Biconnect M4叉形電纜插針6? mm²) |
| 63 A (TWIN冷壓頭2 x 10 mm²) | |
| 殘流IPE | ≤ 1 µA |
| 標稱放電電流In (8/20) µs (L-N) | 20 kA |
| 標稱放電電流In (8/20) µs (N-PE) | 20 kA |
| 上限放電電流 Imax (8/20) µs (L-N) | 40 kA |
| 上限放電電流 Imax (8/20) µs (N-PE) | 40 kA |
| 額定斷開續流值 Ifi (N-PE) | 100 A (264 V AC) |
| 額定短路電流ISCCR | 25 kA |
| 電壓保護水平Up (L-N) | ≤ 1.5 kV |
| 電壓保護水平Up (L-PE) | ≤ 1.9 kV |
| 電壓保護水平Up (N-PE) | ≤ 1.5 kV |
| 殘壓Ures (L-N) | ≤ 1.5 kV (In時) |
| ≤ 1.3 kV (10 kA時) | |
| ≤ 1.2 kV (5 kA時) | |
| ≤ 1.1 kV (4 kA時) | |
| ≤ 1 kV (2 kA) | |
| 殘壓Ures (N-PE) | ≤ 0.5 kV (In時) |
| ≤ 0.5 kV (10 kA時) | |
| ≤ 0.5 kV (5 kA時) | |
| ≤ 0.5 kV (4 kA時) | |
| ≤ 0.5 kV (2 kA) | |
| UT下的TOV動作（L-N） | 415 V AC (5 秒 / 耐受模式) |
| 440 V AC (120 分鐘 / 安全失效模式) | |
| UT下的TOV動作（N-PE） | 1200 V AC (200 ms / 耐受模式) |
| 響應時間tA（L-N） | ≤ 25 ns |
| 響應時間tA（N-PE） | ≤ 100 ns |
| 上限備用保險絲，帶有V型連接線 | 40 A (gG / Biconnect M4叉形電纜插針，6? mm²) |
| 63 A (gG / TWIN冷壓頭2x 10mm²) | |
| 上限備用保險絲，帶有支線接線 | 315 A (gG) |
指示器/遠程信號發送
| 切換功能 | PDT觸點 |
|---|---|
| 工作電壓 | 5 V AC ... 250 V AC |
| 125 V DC (200 mA DC) | |
| 工作電流 | 5 mA AC ... 1 A AC |
| 1 A DC (30 V DC) | |
| 連接方式 | 可插拔螺釘連接 |
| 螺紋 | M2 |
| 緊固力矩 | 0.25 Nm |
| 剝線長度 | 7 mm |
| 柔性導線橫截面 | 0.14 mm² ... 1.5 mm² |
| 硬導線橫截面 | 0.14 mm² ... 1.5 mm² |
| 可連接導向橫截面 AWG | 28 ... 16 |
接線參數
| 連接方式 | 螺釘連接 |
|---|---|
| 螺紋 | M5 |
| 緊固力矩 | 4.5 Nm |
| 剝線長度 | 16 mm |
| 柔性導線橫截面 | 2.5 mm² ... 16 mm² |
| 硬導線橫截面 | 2.5 mm² ... 25 mm² |
| 可連接導向橫截面 AWG | 12 ... 4 |
