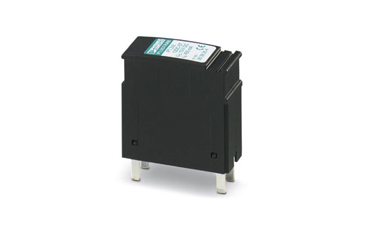

菲尼克斯2類電涌保護器PT 2X2-12DC-ST現貨
產品特性
? PT 保護插頭
? 帶保護回路
? 用于兩個 2 線浮地信號回路
? 12 V DC 額定電壓
? HART 兼容
菲尼克斯2類電涌保護器PT 2X2-12DC-ST介紹
插頭都可以采用CHECKMASTER進行測試
與 PT 2x2...-BE 基座配套使用
采用分體式設計，便于維護
基座始終處于安裝位
插拔式信號電路保護
用于兩個單獨的浮地信號電路的保護
插頭無阻抗分?jǐn)?，便于測試和維護
尺寸
| 高度 | 44.8 mm |
|---|---|
| 寬度 | 17.5 mm |
| 深度 | 51.7 mm |
| 針距單位 | 1 分區 |
| 完整模塊高度 | 90 mm |
| 完整模塊寬度 | 17.7 mm |
| 完整模塊深度 | 65.5 mm |
環境條件
| 環境溫度（運行） | -40 °C ... 85 °C |
|---|---|
| 保護等級 | IP20 |
概述
| 外殼材料 | PA 6.6 |
|---|---|
| 阻燃等級，符合UL 94 | V-0 |
| 顏色 | 黑色 |
| 電氣間隙和爬電距離標準 | VDE 0110-1 |
| IEC 60664-1 | |
| 安裝類型 | 安裝在基座上 |
| 類型 | 針式 |
| 動作方向 | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| 可使用CHECKMASTER軟件測試對保護器進行測試： | 適用SW rev. 1.00及更高版本 |
保護電路
| IEC 類別 | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| 額定電壓 UN | 12 V DC |
| 上限持續工作電壓UC | 13 V DC |
| 9 V AC | |
| 額定電流 | 450 mA (45 °C) |
| UC時，有效工作電流IC | ≤ 5 µA |
| 殘流IPE | ≤ 1 µA (適用PT 2X2+F-BE) |
| ≤ 4 µA | |
| 標稱放電電流In (8/20) µs（線芯-線芯） | 10 kA |
| 標稱放電電流In (8/20) µs（線芯-地） | 10 kA |
| 脈沖放電電流Iimp (10/350) µs | 2.5 kA (每路徑) |
| 總放電電流Itotal (8/20) µs | 20 kA |
| 上限放電電流Imax (8/20) µs（線芯-線芯） | 10 kA |
| 上限放電電流Imax (8/20) µs（線芯-地） | 10 kA |
| 輸出電壓限值1 kV/µs（線芯-線芯）波峰 | ≤ 20 V |
| 輸出電壓限值1 kV/µs（線芯-地）波峰 | ≤ 450 V |
| 輸出電壓限值1 kV/µs（線芯-線芯）靜態 | ≤ 18 V |
| 輸出電壓限值（10/700）µs（線芯-地） | ≤ 450 V |
| 輸出電壓限制（10/700） µs（線-信號地） | ≤ 18 V |
| 在In下的殘壓（線芯-線芯） | ≤ 18 V |
| In下的殘壓（線-信號地） | ≤ 450 V |
| 殘壓lan（10/1000）µs（導線-導線） | ≤ 23 V |
| 響應時間tA（線芯-線芯） | ≤ 1 ns |
| 響應時間tA（線芯-地） | ≤ 100 ns |
| 輸入衰減aE，對稱 | 0.5 dB (≤ 600 kHz) |
| 輸入衰減aE，非對稱 | |
| 截止頻率fg（3dB），50 Ω 對稱系統 | 典型值 3 MHz |
| 電容（線芯-線芯） | 3 nF |
| 每條路徑的電阻 | 2.2 Ω |
| 電涌保護故障報警 | 無 |
| 電涌電流電阻（導線-導線） | C2 - 10 kV / 5 kA |
| 電涌電流電阻（導線-接地） | C2 - 10 kV / 5 kA |
| D1 - 2.5 kA |
接線數據
| 連接方式 | 螺釘連接（與基座的連接） |
|---|---|
| 螺紋 | M3 |
| 緊固力矩 | 0.8 Nm |
| 剝線長度 | 8 mm |
| 柔性導線橫截面 | 0.2 mm² ... 2.5 mm² |
| 硬導線橫截面 | 0.2 mm² ... 4 mm² |
| 可連接導向橫截面 AWG | 24 ... 12 |
