QUINT-PS/24DC/24DC/5 DC/DC轉換器現貨
???????DC/DC轉換器QUINT-PS/24DC/24DC/5支持對多種電壓級別的轉換，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：

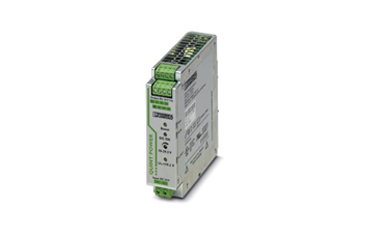

菲尼克斯DC/DC轉換器QUINT-PS/24DC/24DC/5現貨供應
產品特性
? 用于導軌安裝的QUINT DC/DC轉換器
? 初級開關模式
? 采用SFB技術（選擇性熔斷技術）
? 輸入：24 V DC
? 輸出：24 V DC/5 A
尺寸
| 寬度 | 32 mm |
|---|---|
| 高度 | 130 mm |
| 深度 | 125 mm |
| 備用端子寬度 | 122 mm |
| 備用端子高度 | 130 mm |
| 備用裝配視圖 | 35 mm |
| 左側/右側安裝距離 | 0 mm / 0 mm (≤ 70 °C) |
| 左側/右側安裝距離（有效） | 15 mm / 15 mm (≤ 70 °C) |
| 頂部/底部安裝距離 | 50 mm / 50 mm (≤ 70 °C) |
| 頂部/底部安裝距離（有效） | 50 mm / 50 mm (≤ 70 °C) |
環境條件
| 保護等級 | IP20 |
|---|---|
| 環境溫度（運行） | -25 °C ... 70 °C (> 60 °C衰減，2.5 %/K, 在-40°C下進行調試類型測試) |
| 環境溫度（調試類型測試） | -40 °C |
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 允許的上限相對濕度（操作） | ≤ 95 % (25°C時，無冷凝) |
| 氣候等級 | 3K3（符合EN 60721標準） |
| 污染等級 | 2 |
輸入數據
| 額定輸入電壓范圍 | 24 V DC |
|---|---|
| 輸入電壓范圍 | 18 V DC ... 32 V DC |
| 運行中擴展輸入電壓范圍 | 14 V DC ... 18 V DC (衰減) |
| 電耗量 | 7 A (24 V, IBOOST) |
| 沖擊電涌電流 | < 15 A (典型) |
| 電網緩沖時間 | > 10 ms (24 V DC) |
| 輸入熔斷器 | 15 A (內置（設備保護）) |
| 推薦使用的輸入保護斷路器 | 10 A ... 16 A (特性B、C、D、K) |
| 保護名稱 | 瞬態電涌保護 |
| 保護電路/組件 | 壓敏電阻 |
輸出數據
| 額定輸出電壓 | 24 V DC ±1 % |
|---|---|
| 輸出電壓（USet）的設置范圍 | 18 V DC ... 29.5 V DC (> 24 V DC，穩定容量限制) |
| 額定輸出電流（IN） | 5 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 6.25 A (-25°C ... 40°C恒定，UOUT = 24 V DC ) |
| 選擇性熔斷 (ISFB) | 30 A (12毫秒) |
| 衰減 | 60 °C ... 70 °C (2.5 % / K) |
| 并連 | 是，用于冗余和增加容量 |
| 串連 | 是 |
| 反饋電壓電阻 | 35 V DC |
| 輸出端處的過電壓保護 (OVP) | < 35 V DC |
| 上限電容負載 | 無限 |
| 主動電流限制 | 約7.2 A |
| 控制偏差 | < 1 % (負載的變化，靜態10 % ... 90 %) |
| < 2 % (負載的變化，動態10 % ... 90 %) | |
| < 0.1 % (輸入電壓的變化范圍為±10 %) | |
| 殘波 | < 20 mVSS |
| 峰值切換電壓額定負載 | < 10 mVSS (20 MHz) |
| 上限空轉功耗 | 2.4 W |
| 上限額定負載功率損耗 | 11.4 W |
弗熙堡自動化自成立以來“以市場為導向，客戶需求為依據，信譽和質量為生命”，的經營理念，謁誠為廣大客戶提供工業自動化產品；由于產品眾多，限于篇幅，無法一一展示，如有未展示自動化產品需要，盡請來電咨詢，電話： 021-51601058 手機：189-6426-6865
