QUINT-PS-24DC-24DC-5 DC/DC轉換器現貨
???????phoenix菲尼克斯DC/DC轉換器QUINT-PS-24DC-24DC-5，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：

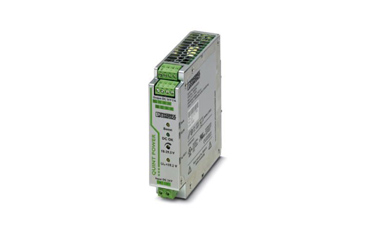

菲尼克斯DC/DC轉換器QUINT-PS-24DC-24DC-5現貨供應
產品特性
? 用于導軌安裝的QUINT DC/DC轉換器
? 初級開關模式
? 采用SFB技術（選擇性熔斷技術）
? 輸入：24 V DC
? 輸出：24 V DC/5 A
菲尼克斯DC/DC轉換器QUINT-PS-24DC-24DC-5介紹
提供功能強大的QUINT DC/DC轉換器
DC/DC轉換器可改變電壓電平，可在長電纜末端重新生成電壓或通過電隔離方式創建獨立的供電系統。
QUINT DC/DC轉換器可在六倍于額定電流時以熱磁方式使斷路器快速脫扣，從而提供選擇性系統保護并節省成本費用。
通過預防性功能監控可以確保很高的系統有效性，因?yàn)樗诠收习l(fā)生前便可以發出臨界運行狀態報告。
預防性功能監視在故障發生前發出臨界工作狀態報警
持續電壓：輸出電壓即使在較長電纜末端也可再次生成
可支持對多種電壓級別的轉換
電氣隔離：用于設置獨立供電的系統
尺寸
| 寬度 | 32 mm |
|---|---|
| 高度 | 130 mm |
| 深度 | 125 mm |
| 備用端子寬度 | 122 mm |
| 備用端子高度 | 130 mm |
| 備用裝配視圖 | 35 mm |
| 左側/右側安裝距離 | 0 mm / 0 mm (≤ 70 °C) |
| 左側/右側安裝距離（有效） | 15 mm / 15 mm (≤ 70 °C) |
| 頂部/底部安裝距離 | 50 mm / 50 mm (≤ 70 °C) |
| 頂部/底部安裝距離（有效） | 50 mm / 50 mm (≤ 70 °C) |
環境條件
| 保護等級 | IP20 |
|---|---|
| 環境溫度（運行） | -25 °C ... 70 °C (> 60 °C衰減，2.5 %/K, 在-40°C下進行調試類型測試) |
| 環境溫度（調試類型測試） | -40 °C |
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 允許的上限相對濕度（操作） | ≤ 95 % (25°C時，無冷凝) |
| 氣候等級 | 3K3（符合EN 60721標準） |
| 污染等級 | 2 |
輸入數據
| 額定輸入電壓范圍 | 24 V DC |
|---|---|
| 輸入電壓范圍 | 18 V DC ... 32 V DC |
| 運行中擴展輸入電壓范圍 | 14 V DC ... 18 V DC (衰減) |
| 電耗量 | 7 A (24 V, IBOOST) |
| 沖擊電涌電流 | < 15 A (典型) |
| 電網緩沖時間 | > 10 ms (24 V DC) |
| 輸入熔斷器 | 15 A (內置（設備保護）) |
| 推薦使用的輸入保護斷路器 | 10 A ... 16 A (特性B、C、D、K) |
| 保護名稱 | 瞬態電涌保護 |
| 保護電路/組件 | 壓敏電阻 |
輸出數據
| 額定輸出電壓 | 24 V DC ±1 % |
|---|---|
| 輸出電壓（USet）的設置范圍 | 18 V DC ... 29.5 V DC (> 24 V DC，穩定容量限制) |
| 額定輸出電流（IN） | 5 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 6.25 A (-25°C ... 40°C恒定，UOUT = 24 V DC ) |
| 選擇性熔斷 (ISFB) | 30 A (12毫秒) |
| 衰減 | 60 °C ... 70 °C (2.5 % / K) |
| 并連 | 是，用于冗余和增加容量 |
| 串連 | 是 |
| 反饋電壓電阻 | 35 V DC |
| 輸出端處的過電壓保護 (OVP) | < 35 V DC |
| 上限電容負載 | 無限 |
| 主動電流限制 | 約7.2 A |
| 控制偏差 | < 1 % (負載的變化，靜態10 % ... 90 %) |
| < 2 % (負載的變化，動態10 % ... 90 %) | |
| < 0.1 % (輸入電壓的變化范圍為±10 %) | |
| 殘波 | < 20 mVSS |
| 峰值切換電壓額定負載 | < 10 mVSS (20 MHz) |
| 上限空轉功耗 | 2.4 W |
| 上限額定負載功率損耗 | 11.4 W |
弗熙堡自動化自成立以來“以市場為導向，客戶需求為依據，信譽和質量為生命”，的經營理念，謁誠為廣大客戶提供工業自動化產品；由于產品眾多，限于篇幅，無法一一展示，如有未展示自動化產品需要，盡請來電咨詢，電話： 021-51601058 手機：189-6426-6865
產品可應用于
弗熙堡自動化您值得選擇！
弗熙堡自動化全體員工誠摯期待您的蒞臨采購咨詢電話：021-51601058 189-6426-6865
