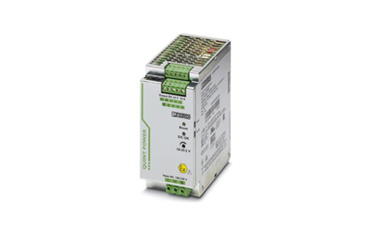

QUINT-PS/1AC/24DC/10/CO 電源現貨-帶保護涂層
???????phoenix菲尼克斯電源QUINT-PS/1AC/24DC/10/CO，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯電源QUINT-PS/1AC/24DC/10/CO現貨供應
產品特性
? 用于DIN導軌安裝的QUINT POWER電源
? 初級開關模式
? 采用SFB技術（選擇性熔斷技術）
? 帶保護涂層，輸入：1相
? 輸出：24 V DC/10 A
菲尼克斯電源QUINT-PS/1AC/24DC/10/CO介紹
功能強大的QUINT POWER電源
QUINT POWER斷路器可在六倍于額定電流時以熱磁方式快速脫扣，從而提供選擇性系統保護并節省成本費用。
此外，通過預防性功能監控還可以確保很高的系統有效性，因?yàn)樗诠收习l(fā)生前便可以發出臨界運行狀態報告。
采用POWER BOOST靜態功率裕度，可靠地啟動大型負載。
因?yàn)殡妷嚎烧{(diào)，能覆蓋18 V DC ... 29.5 V DC之間的所有范圍。
用于系統可用性IQ技術可確保較高的系統可靠性。
通過靜態POWER BOOST功率裕度，可持久提供高達額定電流1.5倍的電流，因此能可靠地啟動大型負載
帶動態功率裕度SFB（選擇性熔斷）技術的標準斷路器快速觸發，上限為6次，額定電流為12 ms
預防性功能監控
尺寸
| 寬度 | 60 mm |
|---|---|
| 高度 | 130 mm |
| 深度 | 125 mm |
| 備用端子寬度 | 122 mm |
| 備用端子高度 | 130 mm |
| 備用裝配視圖 | 63 mm |
| 左側/右側安裝距離 | 5 mm / 5 mm |
| 頂部/底部安裝距離 | 50 mm / 50 mm |
環境條件
| 保護等級 | IP20 |
|---|---|
| 環境溫度（運行） | -40 °C ... 70 °C (> 60 °C 衰減: 2.5 %/K) |
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 允許的上限相對濕度（操作） | 100 % (25°C時，無冷凝) |
| 氣候等級 | 3K3（符合EN 60721標準） |
| 污染等級 | 2 |
| 安裝高度 | 5000 m |
輸入數據
| 額定輸入電壓范圍 | 100 V AC ... 240 V AC |
|---|---|
| 110 V DC ... 250 V DC | |
| 輸入電壓范圍 | 85 V AC ... 264 V AC |
| 90 V DC ... 410 V DC +5 % (UL 508: ≤ 250 V DC) | |
| 介電強度 上限 | 300 V AC |
| AC頻率范圍 | 45 Hz ... 65 Hz |
| DC頻率范圍 | 0 Hz |
| PE放電電流 | < 3.5 mA |
| 電耗量 | 2.2 A (120 V AC) |
| 1.3 A (230 V AC) | |
| 2.5 A (110 V DC) | |
| 1.2 A (220 V DC) | |
| 額定功耗 | 303 VA |
| 沖擊電涌電流 | < 15 A |
| 電網緩沖時間 | 典型值 36 ms (120 V AC) |
| 典型值 36 ms (230 V AC) | |
| 輸入熔斷器 | 10 A (慢熔斷，內部) |
| 推薦使用的輸入保護斷路器 | 10 A ... 20 A (AC: 特性B、C、D、K) |
| 保護名稱 | 瞬態電涌保護 |
| 保護電路/組件 | 壓敏電阻，氣體放電管 |
輸出數據
| 額定輸出電壓 | 24 V DC ±1 % |
|---|---|
| 輸出電壓（USet）的設置范圍 | 18 V DC ... 29.5 V DC (> 24 V DC，穩定容量限制) |
| 額定輸出電流（IN） | 10 A (-25 °C ... 60 °C, UOUT = 24 V DC) |
| POWER BOOST (IBoost) | 15 A (-25°C ... 40°C恒定，UOUT = 24 V DC ) |
| 選擇性熔斷 (ISFB) | 60 A (12毫秒) |
| 衰減 | 60 °C ... 70 °C (2.5 % / K) |
| 并連 | 是，用于冗余和增加容量 |
| 串連 | 是 |
| 反饋電壓電阻 | 上限 35 V DC |
| 輸出端處的過電壓保護 (OVP) | < 32 V DC |
| 控制偏差 | < 1 % (負載的變化，靜態10 % ... 90 %) |
| < 2 % (負載的變化，動態10 % ... 90 %) | |
| < 0.1 % (輸入電壓的變化范圍為±10 %) | |
| 殘波 | < 50 mVSS (額定值) |
| 輸出功率 | 240 W |
| 典型響應時間 | < 0.15 s |
| 上限空轉功耗 | 9.1 W |
| 上限額定負載功率損耗 | 22 W |
