QUINT-PS/1AC/48DC/20 電源現貨供應
???????菲尼克斯電源QUINT-PS/1AC/48DC/20，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：

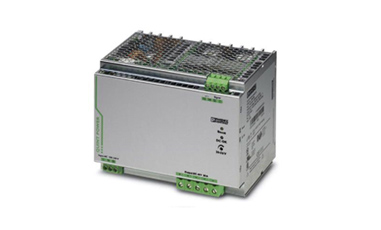

菲尼克斯電源QUINT-PS/1AC/48DC/20現貨供應
產品特性
? 用于DIN導軌安裝的QUINT POWER電源
? 初級開關模式
? 采用SFB技術（選擇性熔斷技術）
? 輸入：1相
? 輸出：48 V DC/20 A
菲尼克斯電源QUINT-PS/1AC/48DC/20介紹
提供功能強大的QUINT POWER電源
QUINT POWER斷路器可在六倍于額定電流時以熱磁方式快速脫扣，從而提供選擇性系統保護并節省成本費用。
通過預防性功能監控可以確保很高的系統有效性，因為它在故障發生前便可以發出臨界運行狀態報告。
通過靜態功率儲備POWER BOOST，能可靠地啟動重負載?？烧{(diào)電壓可覆蓋5 V DC ... 56 V DC之間的所有范圍。
可靠的重載啟動
快速觸發標準電源斷路器
預防性功能監控
尺寸
| 寬度 | 180 mm |
|---|---|
| 高度 | 130 mm |
| 深度 | 125 mm |
| 備用端子寬度 | 122 mm |
| 備用端子高度 | 130 mm |
| 備用裝配視圖 | 183 mm |
| 左側/右側安裝距離 | 5 mm / 5 mm |
| 頂部/底部安裝距離 | 50 mm / 50 mm |
環境條件
| 保護等級 | IP20 |
|---|---|
| 環境溫度（運行） | -25 °C ... 70 °C (> 60 °C 衰減: 2.5 %/K) |
| 環境溫度（調試類型測試） | -40 °C |
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 允許的上限相對濕度（操作） | ≤ 95 % (25°C時，無冷凝) |
| 氣候等級 | 3K3（符合EN 60721標準） |
| 污染等級 | 2 |
| 安裝高度 | 6000 m |
輸入數據
| 額定輸入電壓范圍 | 100 V AC ... 240 V AC |
|---|---|
| 120 V DC ... 300 V DC (UL 508： ≤ 250 V DC) | |
| 輸入電壓范圍 | 85 V AC ... 264 V AC |
| 90 V DC ... 300 V DC (UL 508： ≤ 250 V DC) | |
| 介電強度 上限 | 300 V AC |
| AC頻率范圍 | 45 Hz ... 65 Hz |
| DC頻率范圍 | 0 Hz |
| PE放電電流 | < 3.5 mA |
| 電耗量 | 8.7 A (120 V AC) |
| 4.5 A (230 V AC) | |
| 9.4 A (110 V DC) | |
| 4.6 A (220 V DC) | |
| 額定功耗 | 1046 VA |
| 沖擊電涌電流 | < 15 A (典型) |
| 電網緩沖時間 | 典型值 20 ms (120 V AC) |
| 典型值 22 ms (230 V AC) | |
| 輸入熔斷器 | 20 A (快速熔斷，內置) |
| 推薦使用的輸入保護斷路器 | 6 A ... 16 A (AC: 特性B、C、D、K) |
| 保護名稱 | 瞬態電涌保護 |
| 保護電路/組件 | 壓敏電阻 |
輸出數據
| 額定輸出電壓 | 48 V DC ±1 % |
|---|---|
| 輸出電壓（USet）的設置范圍 | 30 V DC ... 56 V DC (> 48 V DC，限制穩定容量) |
| 額定輸出電流（IN） | 20 A (-25 °C ... 60 °C, UOUT = 48 V DC) |
| POWER BOOST (IBoost) | 22.5 A (-25°C ... 40°C恒定，UOUT = 48 V DC ) |
| 選擇性熔斷 (ISFB) | 100 A (12毫秒) |
| 衰減 | 60 °C ... 70 °C (2.5 % / K) |
| 并連 | 是，用于冗余和增加容量 |
| 串連 | 是 |
| 反饋電壓電阻 | 上限 60 V DC |
| 輸出端處的過電壓保護 (OVP) | < 60 V DC |
| 主動電流限制 | IBOOST約為22.5A（短路情況下） |
| 控制偏差 | < 1 % (負載的變化，靜態10 % ... 90 %) |
| < 3 % (負載的變化，動態10 % ... 90 %) | |
| < 0.1 % (輸入電壓的變化范圍為±10 %) | |
| 殘波 | < 50 mVSS (額定值) |
| 輸出功率 | 960 W |
| 典型響應時間 | < 0.65 s |
| 上限空轉功耗 | 12 W |
| 上限額定負載功率損耗 | 74 W |
