PN3560 帶顯示屏的壓力傳感器現貨
???????易福門帶顯示屏的壓力傳感器PN3594，0...600 bar，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：

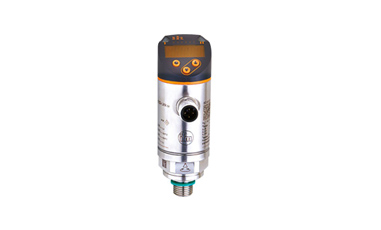

易福門帶顯示屏的壓力傳感器PN3594現貨
產品特點
? 電子壓力傳感器
? 0...600 bar
? 0...8700 psi
? 0...60 MPa
? G 1/4 外螺紋
? 開關信號; 模擬信號; IO-Link; (可配置)
? 4...20 mA
? 0...10 V
? -25...80 °C
? IP 65; IP 67
易福門帶顯示屏的壓力傳感器PN3594 介紹
兩個開關輸出，其中一個可編程為 IO-Link，另一個可作為模擬輸出
紅/綠顯示，用于明確標識可接受的范圍
管路連接可進行旋轉，方便進行較佳的排列
高負載保護，長期穩定性
堅固的設計，適用于嚴苛的工業環境
| 產品特征 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 輸出信號 | 開關信號; 模擬信號; IO-Link; (可配置) | ||||||||
| 測量范圍 |
|
||||||||
| 系統接口 | 螺紋連接 G 1/4 外螺紋 (DIN EN ISO 1179-2); 內螺紋:M5 | ||||||||
| 應用 | |||||||||
| 特殊的性能 | 鍍金觸點 | ||||||||
| 測量元件 | 金屬膜片 | ||||||||
| 應用 | 用于工業應用 | ||||||||
| 介質 | 液體和氣體介質 | ||||||||
| 介質溫度 [°C] | -25...80 | ||||||||
| 爆破壓力下限值 |
|
||||||||
| 抗壓強度 |
|
||||||||
| 耐真空 [mbar] | -1000 | ||||||||
| 壓力 | 相對壓力 | ||||||||
| 電氣數據 | |||||||||
| 工作電壓 [V] | 18...30 DC; (符合EN 50178 SELV/PELV標準) | ||||||||
| 電流損耗 [mA] | < 35 | ||||||||
| 絕緣電阻下限值 [MΩ] | 100; (500 V DC) | ||||||||
| 防護等級 | III | ||||||||
| 反相保護 | 有 | ||||||||
| 開機延遲時間 [s] | 0.3 | ||||||||
| Watchdog集成看門狗電路 | 有 | ||||||||
| 總的輸入/輸出 | |||||||||
| 輸入和輸出總數 | 數字輸出數量: 1; 模擬輸出數量: 1 | ||||||||
| 輸出 | |||||||||
| 輸出數量 | 2 | ||||||||
| 輸出信號 | 開關信號; 模擬信號; IO-Link; (可配置) | ||||||||
| 電氣設計 | PNP | ||||||||
| 數字輸出數量 | 1 | ||||||||
| 輸出功能 | 常開/常閉; (可設定參數) | ||||||||
| 開關量輸出DC電壓降上限值 [V] | 2.5 | ||||||||
| 開關量輸出DC的持續電流負載 [mA] | 150; (200 (...60 °C) 250 (...40 °C)) | ||||||||
| 開關頻率DC [Hz] | < 170 | ||||||||
| 模擬輸出數量 | 1 | ||||||||
| 模擬電流輸出 [mA] | 4...20 | ||||||||
| 負載上限值 [Ω] | 500 | ||||||||
| 模擬電壓輸出 [V] | 0...10 | ||||||||
| 負載電阻下限值 [Ω] | 2000 | ||||||||
| 短路保護 | 有 | ||||||||
| 短路保護類型 | 脈沖 | ||||||||
| 過載保護 | 有 | ||||||||
| 測量/設定范圍 | |||||||||
| 測量范圍 |
|
||||||||
| Factory setting / CMPT = 2 | |||||||||
| 開關點, SP |
|
||||||||
| 復原點, rP |
|
||||||||
| SP與rP間的下限距離 |
|
||||||||
| 設定步距 |
|
||||||||
| Status_B High Resolution / CMPT = 3 | |||||||||
| 開關點, SP |
|
||||||||
| 復原點, rP |
|
||||||||
| SP與rP間的下限距離 |
|
||||||||
| 設定步距 |
|
||||||||
| 精度/偏差 | |||||||||
| 開關點精度 [測量范圍值的%] | < ± 0,5 | ||||||||
| 重復精度 [測量范圍值的%] | < ± 0,1; (溫度波動< 10 K) | ||||||||
| 特征曲線偏差 [測量范圍值的%] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 上限點設定) | ||||||||
| 滯后偏差 [測量范圍值的%] | < ± 0,25 | ||||||||
| 長時間穩定性 [測量范圍值的%] | < ± 0,05; (每6個月) | ||||||||
| 溫度系數零點 [測量范圍值的百分比 / 10 K] | 0,2; (-25...80 °C) | ||||||||
| 溫度系數量程 [測量范圍值的百分比 / 10 K] | 0,2; (-25...80 °C) | ||||||||
| 反應時間 | |||||||||
| 反應時間 [ms] | < 3 | ||||||||
| 可編程的延遲時間dS, dr [s] | 0...50 | ||||||||
| 用于開關量輸出的阻尼dAP [s] | 0...4 | ||||||||
| 用于模擬量輸出的阻尼 (dAA) [s] | 0...4 | ||||||||
| 模擬輸出響應時間上限值 [ms] | 3 | ||||||||
| 軟件/編程 | |||||||||
| 參數設定 | 遲滯/窗口; 常開/常閉; ON延遲、關斷延時; 阻尼; 顯示單位; 電流/電壓輸出 | ||||||||
| 接口 | |||||||||
| 通信接口 | IO-Link | ||||||||
| 傳遞類型 | COM2 (38,4 kBaud) | ||||||||
| IO-Link revision | 1.1 | ||||||||
| SDCI標準 | IEC 61131-9 | ||||||||
| SIO模式 | 有 | ||||||||
| 必需的mater port type | A | ||||||||
| 模擬過程數據 | 1 | ||||||||
| 二位輸出過程數據 | 1 | ||||||||
| 支持的DeviceID |
|
||||||||
| 注釋 |
|
||||||||
| Factory setting / CMPT = 2 | |||||||||
| 外形 | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||||||
| 處理周期下限值 [ms] | 2.3 | ||||||||
| IO-Link壓力分辨率 [bar] | 1 | ||||||||
| IO-Link壓力分辨率 [MPa] | 0.1 | ||||||||
| IO-Link過程數據（周期性） |
|
||||||||
| IO-Link功能（非周期性） | 應用特定標簽 | ||||||||
| Status_B High Resolution / CMPT = 3 | |||||||||
| 外形 | Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) | ||||||||
| 處理周期下限值 [ms] | 3 | ||||||||
| IO-Link壓力分辨率 [bar] | 0.2 | ||||||||
| IO-Link壓力分辨率 [MPa] | 0.02 | ||||||||
| IO-Link過程數據（周期性） |
|
||||||||
| IO-Link功能（非周期性） | 應用特定標簽 | ||||||||
| 工作條件 | |||||||||
| 環境溫度 [°C] | -25...80 | ||||||||
| 存儲溫度 [°C] | -40...100 | ||||||||
| 外殼防護等級 | IP 65; IP 67 | ||||||||
| 認證/測試 | |||||||||
| EMC電磁兼容 |
|
||||||||
| 抗沖擊 |
|
||||||||
| 抗震 |
|
||||||||
| MTTF [年] | 190 | ||||||||
| UL認證 |
|
||||||||
| 承壓設備指令 | 良好的工程實踐; 可用于第2組流體; 根據需求流體組1的流體 | ||||||||
| 機械技術數據 | |||||||||
| 重量 [g] | 258.5 | ||||||||
| 原材料 | 1.4542 (17-4 PH / 630); 不銹鋼(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC | ||||||||
| 材料(潮濕部件) | 1.4542 (17-4 PH / 630) | ||||||||
| 開關動作壽命 | 1億 | ||||||||
| 擰緊扭矩 [Nm] | 30...50; (推薦的擰緊扭矩; 取決于潤滑、密封及壓力等級) | ||||||||
| 系統接口 | 螺紋連接 G 1/4 外螺紋 (DIN EN ISO 1179-2); 內螺紋:M5 | ||||||||
| 過程連接密封 | FKM (符合DIN 3869標準) | ||||||||
| 已集成限制器元件 | 否(可以改裝 ) | ||||||||
| 顯示器/操作件 | |||||||||
| 顯示 |
|
||||||||
| 注釋 | |||||||||
| 包裝單位 | 1 件 | ||||||||
| 電氣連接 | |||||||||
| 接口 | 接插件: 1 x M12; 觸頭: 鍍金的 | ||||||||
