SUBCON-PLUS-PROFIB/SC2 D-SUB總線連接器現貨
???????菲尼克斯D-SUB總線連接器SUBCON-PLUS-PROFIB/SC2，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：

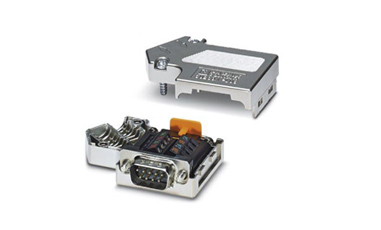

菲尼克斯D-SUB總線連接器SUBCON-PLUS-PROFIB/SC2現貨
產品特性
? D-SUB連接器
? 9位，針式連接器
? 進線< 35°
? 總線系統： PROFIBUS DP
? 上限傳輸速度為12 Mbps
? 終端電阻可通過一個滑動開關切換連接
? 引腳分配： 3，5，6，8；螺釘接線端子
菲尼克斯D-SUB總線連接器SUBCON-PLUS-PROFIB/SC2介紹
D-SUB系列SUBCON-PLUS-PROFIB/...專為傳輸速率高達12 Mbps的PROFIBUS系統而設計。通過該連接器，可在現場快速連接總線進線和出線。
所有型號的連接器都有內置終端電阻。通過撥碼開關設置。這樣，就很容易實現逐段調試，同時也避免了錯誤的終止。
可連接終端電阻
螺釘連接
進線口小于35°
通過可翻轉的連接塊改為D-SUB朝向
金屬外殼，可在上限傳輸速度下達到高等級的抗干擾性
防振和抗沖擊能力符合IEC 50155
適用于所有常規Fast Connect PROFIBUS電纜和RS-485總線線路
尺寸
| 上限電纜直徑 | 8.4 mm |
|---|---|
| 較小電纜直徑 | 7.6 mm |
| 寬度 | 16.6 mm |
| 高度 | 39.4 mm |
| 長度 | 58 mm |
環境條件
| 環境溫度（運行） | -20 °C ... 75 °C |
|---|---|
| 環境溫度（存放/運輸） | -25 °C ... 80 °C |
| 海拔 | ≤ 5000 m (有關限制，請見制造商關于高海拔運行的聲明) |
| 保護等級 | IP40 |
常規
| 額定電壓 UN | 5 V |
|---|---|
| 額定電流IN | 100 mA |
| 總線系統 | PROFIBUS DP |
| 信號 | PROFIBUS |
| 插／拔周期 | > 200 |
| SUBCON緊固螺釘 | 4-40 UNC |
| 緊固力矩 | 0.4 Nm |
| 外殼材料 | ABS，金屬鍍層 |
| 引腳分布 | 3, 5, 6, 8 |
| MTTF | 6706 年數 (SN 29500標準，溫度25°C，占空比21%) |
| 1817 年數 (SN 29500標準，溫度40°C，占空比34.25%) | |
| 155 年數 (SN 29500標準，溫度40°C，占空比100%) |
連接數據
| 連接 | D-SUB連接 |
|---|---|
| 位數 | 9 |
| 連接方式 | D-SUB連接器 |
| 終端電阻 | 390 Ω |
| 220 Ω | |
| 390 Ω (可從外部連接) | |
| 連接 | PCB連接 |
| 連接方式 | 螺釘連接 |
| 柔性導線較小橫截面 | 0.14 mm² |
| 柔性導線羅大橫截面 | 1 mm² |
| 剛性導線較小橫截面 | 0.14 mm² |
| 剛性導線較大橫截面 | 1.5 mm² |
| AWG導線較小橫截面，柔性 | 26 |
| AWG絞線較大橫截面，柔性 | 18 |
| 較小導線橫截面AWG | 26 |
| 較大導線橫截面AWG | 16 |
| 剝線長度 | 5 mm |
| 緊固力矩 | 0.4 Nm |
標準和規范
| 無影響涂層的物質 | 符合P-VW 3.10.7 57 65 0 VW-AUDI-Seat 中央標準 |
|---|---|
| 連接符合標準 | CUL |
