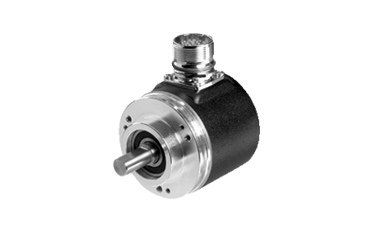

FVS58N-032K2R3GN-0013 絕對值編碼器現貨供應
???????倍加福單圈絕對值編碼器FVS58N-032K2R3GN-0013，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
倍加福單圈絕對值編碼器FVS58N-032K2R3GN-0013現貨供應
產品特性
? 工業標準外殼 ∅58 mm
? 13 位，單匝
? 輸出代碼：格雷碼和二進制碼
? 帶短路保護的推挽輸出
? 用于選擇計數方向、LATCH 和 PRESET 的輸入
? 代碼更改頻率高達 400 kHz
? 伺服或夾緊法蘭
倍加福絕對值編碼器FVS58N系列
| 功能性安全相關參數 | ||
|---|---|---|
| MTTFd | 120 a | |
| 任務時間 (TM) | 20 a | |
| L10 | 1,9 E+11 在 6000 rpm 和 20/40 N 軸向/徑向軸負載下 | |
| 診斷覆蓋率 (DC) | 0 % | |
| 電氣技術規格 | ||
| 工作電壓 | 10 ... 30 V DC | |
| 空載電流 | 上限 140 mA | |
| 功耗 | ≤ 2 W ， 沒有輸出驅動器 | |
| 線性度 | ± 0,5 LSB | |
| 輸出碼 | 格雷碼、二進制碼和格雷余碼 | |
| Code course（計數方向） | 順時針遞增（順時針旋轉，code course 遞增） | |
| 代碼準備時間 | 0,3 ms | |
| 接口 | ||
| 接口類型 | 推挽，并行 ， 短路保護 | |
| 分辨率 | ||
| 單圈 | 13 Bit | |
| 負載電流 | 40 mA | |
| 電壓降 | ≤ 2,5 V | |
| 信號電壓 | ||
| 高 | 工作電壓負壓降 | |
| 低 | ≤ 2,8 V | |
| 上升時間 | 300 ns | |
| 斷電延時 | 300 ns | |
| 代碼更改頻率 | 400 kHz | |
| 輸入 1 | ||
| 輸入類型 | 選擇計數方向（順時針/逆時針） | |
| 信號電壓 | ||
| 高 | 10 ... 30 V | |
| 低 | 0 ... 2 V | |
| 輸入電流 | < 6 mA | |
| 接通延時 | ≥ 1 ms | |
| 斷開延時 | ≥ 1 ms | |
| 輸入 2 | ||
| 輸入類型 | 臨時存儲 (LATCH) | |
| 信號電壓 | ||
| 高 | 10 ... 30 V | |
| 低 | 0 ... 2 V | |
| 輸入電流 | < 6 mA | |
| 接通延時 | < 0,1 ms | |
| 斷開延時 | < 0,1 ms | |
| 輸入 3 | ||
| 輸入類型 | 零位調整 (PRESET) | |
| 信號電壓 | ||
| 高 | 10 ... 30 V | |
| 低 | 0 ... 2 V | |
| 輸入電流 | < 6 mA | |
| 接通延時 | < 1 ms | |
| 連接 | ||
| 連接器 | 類型 9424 (M23)，19 針 | |
| 電纜 | ∅9 mm，12 x 2 x 0.14 mm2，2 m | |
| 符合標準 | ||
| 防護等級 | DIN EN 60529，IP65 | |
| 氣候測試 | DIN EN 60068-2-3，無冷凝 | |
| 發射干擾 | EN 61000-6-4:2007 | |
| 抗擾度 | EN 61000-6-2:2005 | |
| 耐沖擊性 | DIN EN 60068-2-27，100 g，6 ms | |
| 抗振性 | DIN EN 60068-2-6，10 g，10 ... 2000 Hz | |
| 認證和證書 | ||
| UL 認證 | cULus 認證，一般用途，2 類電源 | |
| 環境條件 | ||
| 工作溫度 |
-40 ... 85 °C (-40 ... 185 °F) 纜線型號： -30 ...70 °C（硬線） -5 ...70 °C（軟線） |
|
| 存儲溫度 | -40 ... 85 °C (-40 ... 185 °F) （纜線型號：-5 ...70 °C） | |
| 機械規格 | ||
| 材料 | ||
| 組合 1 |
外殼：帶粉末涂層的鋁材 法蘭：鋁 軸：不銹鋼 |
|
| 組合 2 (Inox) |
外殼：不銹鋼 法蘭：不銹鋼 軸：不銹鋼 |
|
| 質量 |
大約 200 g （組合 1） 大約 400 g （組合 2） |
|
| 旋轉速度 | 上限 12000 min -1 | |
| 慣性力矩 | 30 gcm2 | |
| 起始扭矩 | ≤ 5 Ncm | |
| 軸負載 | ||
| 軸向 | 40 N | |
| 徑向 | 110 N | |
