IB IL 24 DI 16-PAC 菲尼克斯Inline模塊現貨
???????phoenix菲尼克斯Inline模塊IB IL 24 DI 16-PAC，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：

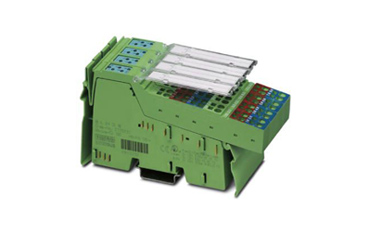

菲尼克斯Inline模塊IB IL 24 DI 16-PAC現貨
產品特性
? Inline
? 數字量輸入模塊
? 數字輸入: 16，24 V DC
? 連接系統: 3線
? 本地總線傳輸速率: 500 kBit/s
? 保護等級: IP20
? 包括Inline連接器和標識區域
菲尼克斯Inline模塊IB IL 24 DI 16-PAC介紹
模塊用于Inline站內部。
用于采集數字信號。
16個數字量輸入
2線制與3線制連接技術連接的傳感器
每個傳感器上限允許的負載電流：250 mA
模塊上限允許負載電流：4 A
尺寸
| 尺寸圖 |
 |
|---|---|
| 寬度 | 48.8 mm |
| 高度 | 140.5 mm |
| 深度 | 71.5 mm |
| 關于尺寸數據的注意事項 | 外殼尺寸 |
環境條件
| 環境溫度（運行） | -25 °C ... 55 °C |
|---|---|
| 環境溫度（存放/運輸） | -25 °C ... 85 °C |
| 允許濕度（運行） | 10 % ... 95 % (無冷凝) |
| 允許濕度（存放/運輸） | 10 % ... 95 % (無冷凝) |
| 空氣壓力（運行） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 80 kPa ... 106 kPa (可達海拔3000 m，ATEX區域2中) | |
| 空氣壓力（存放/運輸） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 保護等級 | IP20 |
概述
| 安裝類型 | DIN導軌 |
|---|---|
| 顏色 | 綠色 |
| 凈重 | 210 g |
| 關于重量規格的注意事項 | 帶針式連接器 |
| 操作模式 | 一個字的過程數據模式 |
接口
| 名稱 | Inline本地總線 |
|---|---|
| 通道數目 | 2 |
| 連接方式 | Inline數據跨接塊 |
| 傳輸速度 | 500 kBit/s |
Inline電位
| 名稱 | 通信電源(UL) |
|---|---|
| 電源電壓 | 7.5 V DC (通過電源跨接) |
| 電流損耗 | 上限 60 mA |
| 功耗 | 上限 0.45 W |
| 名稱 | 分段回路電源(US) |
| 電源電壓 | 24 V DC (通過電源跨接) |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電流損耗 | 上限 4 A |
| 0 A |
數字輸入
| 輸入名稱 | 數字輸入 |
|---|---|
| 輸入說明 | EN 61131-2 型號1 |
| 連接方式 | 回拉式彈簧連接 |
| 連接系統 | 3線 |
| 輸入數量 | 16 |
| 典型響應時間 | < 1 ms |
| 額定輸入電壓 UIN | 24 V DC |
| 額定輸入電流 UIN | 下限 3 mA (額定電壓) |
| 輸入電壓 | 24 V DC |
| 輸入電壓范圍，"0"信號 | -3 V DC ... 5 V DC |
| 輸入電壓范圍，"1"信號 | 15 V DC ... 30 V DC |
| 0到1信號切換延遲時間 | 1 ms |
| 1到0信號切換延遲時間 | 1 ms |
電隔離
| 試驗區段 | 7.5 V電源（總線邏輯）/24 V電源（I/O） 500 V AC 50 Hz 1 min. |
|---|---|
| 24 V電源（I/O）/功能接地 500 V AC 50 Hz 1 min. | |
| 7.5V電源（總線邏輯）/功能接地 500 V AC 50 Hz 1 min. |
標準和規范
| 連接符合標準 | CUL |
|---|---|
| 保護等級 | III (IEC 61140，EN 61140，VDE 0140-1) |
