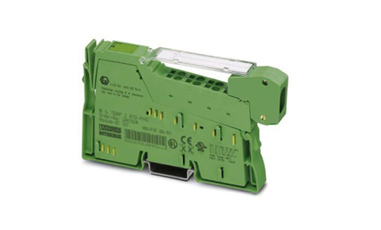

IB IL TEMP 2 RTD-PAC 菲尼克斯Inline功能模塊現貨
???????phoenix菲尼克斯Inline功能模塊IB IL TEMP 2 RTD-PAC，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯Inline功能模塊IB IL TEMP 2 RTD-PAC現貨
產品特性
? Inline
? 溫度測量模塊
? 模擬量RTD輸入: 2
? 連接系統: 2，3，4線
? 本地總線傳輸速率: 500 kBit/s
? 保護等級: IP20
? 包括Inline連接器和標識區域
菲尼克斯Inline功能模塊IB IL TEMP 2 RTD-PAC介紹
模塊用于Inline站內部。
用于采集電阻式溫度傳感器發出的信號。
模塊支持符合DIN EN 60751和SAMA標準的所有常見鉑和鎳傳感器。
也支持Cu10，Cu50，Cu53以及KTY 81和KTY 84傳感器。
測量溫度用16位數值的兩個過程數據字（一個字代表一個通道）表示。
兩個用于電阻溫度傳感器的輸入
符合DIN和SAMA的Pt, Ni, Cu, KTY傳感器類型
2，3與4線制連接技術連接的傳感器
通過總線系統可分別對各通道獨立進行參數設置
測量值可以三種不同格式顯示
測量值采集分辨率為16位
尺寸
| 尺寸圖 |
|
|---|---|
| 寬度 | 12.2 mm |
| 高度 | 136.8 mm |
| 深度 | 71.5 mm |
環境條件
| 環境溫度（運行） | -25 °C ... 55 °C |
|---|---|
| 環境溫度（存放/運輸） | -25 °C ... 85 °C |
| 允許濕度（運行） | 10 % ... 95 % (無冷凝) |
| 允許濕度（存放/運輸） | 10 % ... 95 % (無冷凝) |
| 空氣壓力（運行） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 80 kPa ... 106 kPa (可達海拔3000 m，ATEX區域2中) | |
| 空氣壓力（存放/運輸） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 保護等級 | IP20 |
概述
| 安裝類型 | DIN導軌 |
|---|---|
| 顏色 | 綠色 |
| 凈重 | 67 g |
| 關于重量規格的注意事項 | 帶連接器 |
| 操作模式 | 2字的過程數據操作 |
| 診斷信息 | 內部I/O電源失效 I/O 錯誤信息發送至總線耦合器 |
| 失效或通信電源 UL功率不足 I/O 錯誤信息發送至總線耦合器 | |
| 外圍故障 過程數據中的錯誤信息 | |
| 用戶錯誤 過程數據中的錯誤信息 |
接口
| 名稱 | Inline本地總線 |
|---|---|
| 通道數目 | 2 |
| 連接方式 | Inline數據跨接塊 |
| 傳輸速度 | 500 kBit/s |
Inline電位
| 名稱 | 通信電源(UL) |
|---|---|
| 電源電壓 | 7.5 V DC (通過電源跨接) |
| 電流損耗 | 典型值 43 mA |
| 上限 60 mA | |
| 名稱 | 模擬量模塊的電源(UANA) |
| 電源電壓 | 24 V DC (通過電源跨接) |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電流損耗 | 典型值 11 mA |
| 上限 18 mA | |
| 功耗 | 典型值 587 mW |
模擬量輸入
| 輸入數量 | 2 |
|---|---|
| 輸入名稱 | 模擬量RTD輸入 |
| 輸入說明 | 用于電阻溫度傳感器的輸入 |
| 連接方式 | 回拉式彈簧連接 |
| 連接系統 | 2，3，4線 |
| 有關連接技術的注意事項 | 屏蔽 |
| 可用的傳感器類型（RTD） | Pt, Ni, KTY, Cu 傳感器，線性電阻 |
| 線性電阻測量范圍 | 0 Ω ... 400 Ω |
| 0 Ω ... 4 kΩ | |
| 測量原理 | 逐次逼近 |
| 測量值表達式 | 16位 二進制補碼 |
| A/D轉換時間 | 典型值 120 µs (每條通道) |
| A/D轉換器分辨率 | 16 位 |
| 過程數據更新 | 32 ms (兩個通道均為3線制連接) |
電隔離
| 試驗區段 | 7.5V電源（總線邏輯）/24V模擬量電源（模擬量 I/O） 500 V AC 50 Hz 1 min. |
|---|---|
| 7.5V電源（總線邏輯）/功能接地 500 V AC 50 Hz 1 min. | |
| 24V模擬量電源（模擬 I/O）/功能接地 500 V AC 50 Hz 1 min. |
標準和規范
| 連接符合標準 | CUL |
|---|---|
| 保護等級 | III (IEC 61140，EN 61140，VDE 0140-1) |
