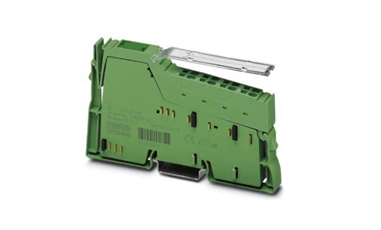

IB IL AI 2/SF-ME 菲尼克斯Inline ME模塊現貨
???????phoenix菲尼克斯Inline ME模塊IB IL AI 2/SF-ME，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯Inline ME模塊IB IL AI 2/SF-ME現貨
產品特性
? Inline
? 模擬輸入模塊
? 模擬量輸入: 2，0 V ... 10 V，-10 V ... 10 V，0 mA ... 20 mA，4 mA ... 20 mA，-20 mA ... 20 mA
? 連接系統: 2線
? 本地總線傳輸速率: 500 kBit/s
? 保護等級: IP20
? 包括Inline連接器和標識區域
菲尼克斯Inline ME模塊IB IL AI 2/SF-ME介紹
模塊用于Inline站內部。
用于采集模擬量電壓和電流信號。
2個單向模擬量信號輸入，用于連接電壓或電流信號
2線制連接技術連接的傳感器
電流范圍：0 mA ... 20 mA，4 mA ... 20 mA，±20 mA
電壓范圍：0 V ... 10 V，±10 V
通過總線系統可分別對各通道獨立進行參數設置
測量值可以四種不同格式顯示
分辨率：12位 + 符號位
兩個通道的過程數據更新時間（不超過上限值1.5 ms）
尺寸
| 尺寸圖 |
|
|---|---|
| 寬度 | 12.2 mm |
| 高度 | 119.8 mm |
| 深度 | 71.5 mm |
| 關于尺寸數據的注意事項 | 外殼尺寸 |
環境條件
| 環境溫度（運行） | -25 °C ... 55 °C |
|---|---|
| 環境溫度（存放/運輸） | -25 °C ... 85 °C |
| 允許濕度（運行） | 10 % ... 95 % (無冷凝) |
| 允許濕度（存放/運輸） | 10 % ... 95 % (無冷凝) |
| 空氣壓力（運行） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 空氣壓力（存放/運輸） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 保護等級 | IP20 |
概述
| 安裝類型 | DIN導軌 |
|---|---|
| 顏色 | 綠色 |
| 凈重 | 80.3 g |
| 關于重量規格的注意事項 | 帶連接器 |
| 操作模式 | 2字的過程數據操作 |
| 診斷信息 | 內部I/O電源失效 是 |
| 外圍故障 過程數據中的錯誤信息 | |
| 用戶錯誤 過程數據中的錯誤信息 |
接口
| 名稱 | Inline本地總線 |
|---|---|
| 通道數目 | 2 |
| 連接方式 | Inline數據跨接塊 |
| 傳輸速度 | 500 kBit/s |
Inline電位
| 名稱 | 通信電源(UL) |
|---|---|
| 電源電壓 | 7.5 V DC (通過電源跨接) |
| 電流損耗 | 典型值 45 mA |
| 上限 60 mA | |
| 名稱 | 模擬量模塊的電源(UANA) |
| 電源電壓 | 24 V DC (通過電源跨接) |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電流損耗 | 典型值 13 mA |
| 上限 18 mA | |
| 功耗 | 典型值 662 mW |
模擬量輸入
| 輸入說明 | 單向電壓或電流輸入 |
|---|---|
| 輸入名稱 | 模擬量輸入 |
| 輸入數量 | 2 |
| 連接方式 | Inline連接器 |
| 連接系統 | 2線 |
| A/D轉換時間 | 典型值 120 µs (每條通道) |
| 截止頻率（3dB） | 40 Hz |
| 保護名稱 | 浪涌保護 |
| 數據格式 | IB IL，IB ST，IB RT，標準化顯示 |
| 測量原理 | 逐次逼近 |
| 測量值分辨率 | 13位（12位＋符號位） |
| 測量值表達式 | 13位（12位＋符號位） |
| 電流輸入信號 | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| 輸入電流的輸入電阻 | 50 Ω (并聯) |
| 電壓輸入信號 | 0 V ... 10 V |
| -10 V ... 10 V | |
| 輸入電壓的輸入電阻 | > 220 kΩ |
| 信號-地共模電壓范圍 | 40 V (在電流輸入和功能接地之間) |
電隔離
| 試驗區段 | 7.5 V 電源（總線邏輯），24 V 電源 UANA / I/O 500 V AC 50 Hz 1 min. |
|---|---|
| 7.5 V 電源（總線邏輯），24 V 電源 UANA / 功能接地 500 V AC 50 Hz 1 min. | |
| I/O/功能接地 500 V AC 50 Hz 1 min. |
標準和規范
| 連接符合標準 | CUL |
|---|---|
| 保護等級 | III (IEC 61140，EN 61140，VDE 0140-1) |
