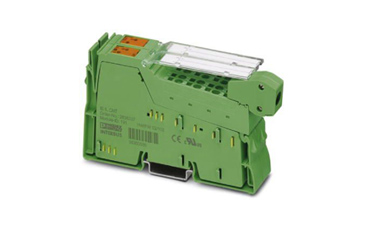

IB IL CNT-PAC 菲尼克斯Inline功能模塊現貨
???????phoenix菲尼克斯Inline功能模塊IB IL CNT-PAC，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯Inline功能模塊IB IL CNT-PAC現貨
產品特性
? Inline計數器模塊
? 帶全套附件（連接器和標記板）
? 1個計數器輸入
? 1個控制器輸入
? 1個輸出24 V DC，500 mA
? 3線制連接技術
菲尼克斯Inline功能模塊IB IL CNT-PAC介紹
模塊用于Inline站內部。
計數器模塊可以采集和處理來自傳感器的快速脈沖序列。它有一個計數器輸入（源）、一個控制輸入（門限）和一個可自由設置參數的開關輸出。
開關輸出可以獨立于模塊進行設置。因此可以達到不依賴于總線和控制器的快速響應時間。
此模塊可以在四種不同的操作模式下運行：頻率測量、事件計數、時間測量和脈沖生成（脈沖發生器）。
1個計數器輸入
1個控制輸入
1個可自由設置參數的開關輸出
四種運行模式：事件統計，時間或狀態控制的頻率測量，時間測量（周期或脈沖長度）與脈沖生成
5 V或24 V信號處理
上限輸入頻率為100 kHz
用于時間測量的16位計數器值
用于事件統計和頻率測量的24位計數器值
尺寸
| 尺寸圖 |
 |
|---|---|
| 寬度 | 24.4 mm |
| 高度 | 135 mm |
| 深度 | 71.5 mm |
環境條件
| 環境溫度（運行） | -25 °C ... 55 °C |
|---|---|
| 環境溫度（存放/運輸） | -25 °C ... 85 °C |
| 允許濕度（運行） | 10 % ... 95 % (無冷凝) |
| 允許濕度（存放/運輸） | 10 % ... 95 % (無冷凝) |
| 空氣壓力（運行） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 空氣壓力（存放/運輸） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 保護等級 | IP20 |
概述
| 安裝類型 | DIN導軌 |
|---|---|
| 顏色 | 綠色 |
| 凈重 | 130 g |
| 關于重量規格的注意事項 | 帶針式連接器 |
| 操作模式 | 2字的過程數據操作 |
| 診斷信息 | 傳感器電源短路 |
| 傳感器電源過載 |
接口
| 名稱 | Inline本地總線 |
|---|---|
| 通道數目 | 2 |
| 連接方式 | Inline數據跨接塊 |
| 傳輸速度 | 500 kBit/s |
| 傳輸原理 | 銅纜 |
Inline電位
| 名稱 | 通信電源(UL) |
|---|---|
| 電源電壓 | 7.5 V DC (通過電源跨接) |
| 電流損耗 | 典型值 40 mA |
| 上限 50 mA | |
| 功耗 | 上限 0.375 W (UL時) |
| 名稱 | 分段回路電源(US) |
| 電源電壓 | 24 V DC (通過電源跨接) |
| 電流損耗 | 上限 1 A |
| 下限 0 A (未連接外圍設備) |
計數器輸入
| 輸入名稱 | 計數器輸入，用于24 V信號 |
|---|---|
| 輸入數量 | 1 (僅可使用一個計數器輸入，用于24 V或5 V信號) |
| 連接方式 | 回拉式彈簧連接 |
| 操作模式 | 事件計數、頻率/時間測量 |
| 輸入電壓 | 24 V DC (額定電壓) |
| 30 V DC (上限) | |
| 輸入電壓范圍，"0"信號 | 0 V DC ... 5 V DC |
| 輸入電壓范圍，"1"信號 | 15 V DC ... 30 V DC |
| 輸入頻率 | 上限 100 kHz |
| 輸入電流 | 典型值 5 mA |
| 輸入名稱 | 1個用于5 V信號的計數器輸入 |
| 輸入數量 | 1 (僅可使用一個計數器輸入，用于24 V或5 V信號) |
| 連接方式 | 回拉式彈簧連接 |
| 連接系統 | 2線（屏蔽），外接5 V電源 |
| 操作模式 | 事件計數、頻率/時間測量 |
| 輸入電壓 | 5 V DC (額定電壓) |
| 8 V DC (上限) | |
| 輸入電壓范圍，"0"信號 | 0 V ... 1.5 V |
| 輸入電壓范圍，"1"信號 | 3.5 V ... 8 V |
| 輸入頻率 | 上限 100 kHz |
| 輸入電流 | 典型值 5 mA |
| 輸入電阻 | 大約 1.7 kΩ |
數字輸出
| 輸出名稱 | 開關輸出 |
|---|---|
| 連接方式 | 回拉式彈簧連接 |
| 連接系統 | 2線 |
| 輸出數目 | 1 |
| 保護電路 | 短路保護 是，防短路（自動再次接通） |
| 過載保護 | |
| 輸出電壓 | 24 V DC (額定電壓) |
| 輸出電流 | 上限 0.5 A (額定電流) |
| 額定負載，感性 | 上限 12 VA (1.2 H，48 Ω) |
| 額定負載，指示燈 | 上限 12 W |
| 額定負載，阻性 | 上限 12 W (48 Ω) |
| 感應截止電壓的限制 | 大約 -18 V |
| 電感過載動作 | 輸出可能會被毀壞 |
| 抗短脈沖的反轉電壓 | 防止反向電壓 |
標準和規范
| 連接符合標準 | CUL |
|---|---|
| 保護等級 | III (IEC 61140，EN 61140，VDE 0140-1) |
