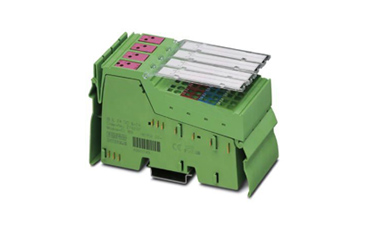

IB IL 24 DO 8-2A-PAC 菲尼克斯Inline模塊現貨
???????phoenix菲尼克斯Inline模塊IB IL 24 DO 2-2A-PAC，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯Inline模塊IB IL 24 DO 2-2A-PAC現貨
產品特性
? Inline
? 數字量輸出模塊
? 數字輸出: 8，24 V DC，2 A
? 連接系統: 4線
? 本地總線傳輸速率: 500 kBit/s
? 保護等級: IP20
? 包括Inline連接器和標識區域
菲尼克斯Inline模塊IB IL 24 DO 2-2A-PAC介紹
模塊用于Inline站內部。
用于輸出數字量信號。
8個數字量輸出
2，3與4線制連接技術連接的執行器
每個輸出的額定電流：2 A
模塊總輸出電流：8 A
防短路和過載保護輸出
診斷和狀態指示燈
經認證允許用于安全相關分段回路中（參見數據頁中的信息）
尺寸
| 尺寸圖 |
|
|---|---|
| 寬度 | 48.8 mm |
| 高度 | 119.8 mm |
| 深度 | 71.5 mm |
| 關于尺寸數據的注意事項 | 外殼尺寸 |
環境條件
| 環境溫度（運行） | -25 °C ... 55 °C |
|---|---|
| 環境溫度（存放/運輸） | -25 °C ... 85 °C |
| 允許濕度（運行） | 10 % ... 95 % (符合DIN EN 61131-2標準) |
| 允許濕度（存放/運輸） | 10 % ... 95 % (符合DIN EN 61131-2標準) |
| 空氣壓力（運行） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 空氣壓力（存放/運輸） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 保護等級 | IP20 |
概述
| 安裝類型 | DIN導軌 |
|---|---|
| 顏色 | 綠色 |
| 凈重 | 130 g |
| 關于重量規格的注意事項 | 不帶插頭 |
| 操作模式 | 過程數據為1個字節 |
| 診斷信息 | 數字輸出短路或過載 故障信息以診斷編碼（總線）的形式，通過模塊上的LED（D）顯示（2 Hz） |
接口
| 名稱 | Inline本地總線 |
|---|---|
| 通道數目 | 2 |
| 連接方式 | Inline數據跨接塊 |
| 傳輸速度 | 500 kBit/s |
Inline電位
| 名稱 | 通信電源(UL) |
|---|---|
| 電源電壓 | 7.5 V DC (通過電源跨接) |
| 電流損耗 | 上限 60 mA |
| 功耗 | 上限 0.45 W |
| 名稱 | 分段回路電源(US) |
| 電源電壓 | 24 V DC (通過電源跨接) |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電流損耗 | 上限 8 A |
| 0 A |
數字輸出
| 輸出名稱 | 數字輸出 |
|---|---|
| 連接方式 | 回拉式彈簧連接 |
| 連接系統 | 4線 |
| 輸出數目 | 8 |
| 保護電路 | 輸出的過載保護、短路保護 |
| 輸出電壓 | 24 V DC (US - 1 V) |
| 額定輸出電壓 | 24 V DC |
| 每個通道的上限輸出電流 | 2 A |
| 每個模塊的上限輸出電流 | 8 A (50%同步) |
| 額定負載，感性 | 48 VA (1.2 H，12 Ω) |
| 額定負載，指示燈 | 48 W |
| 額定負載，阻性 | 48 W |
| 感應截止電壓的限制 | 大約 -8.5 V |
| 斷開時的輸出電壓 | 上限 1 V (1 MΩ時) |
| 斷開時的輸出電流 | 上限 1 µA |
| 過載行為 | 自動重啟 |
| 電感過載動作 | 輸出可能會被毀壞 |
| 抗短脈沖的反轉電壓 | 防止反向電壓 |
電隔離
| 試驗區段 | 5 V電源，入向遠程總線/7.5 V電源（總線邏輯） 500 V AC 50 Hz 1 min. |
|---|---|
| 5V電源，出向遠程總線/7.5V電源（總線邏輯） 500 V AC 50 Hz 1 min. | |
| 7.5 V電源（總線邏輯）/24 V電源（I/O） 500 V AC 50 Hz 1 min. | |
| 24 V電源（I/O）/功能接地 500 V AC 50 Hz 1 min. |
標準和規范
| 連接符合標準 | CUL |
|---|---|
| 保護等級 | III (IEC 61140，EN 61140，VDE 0140-1) |
