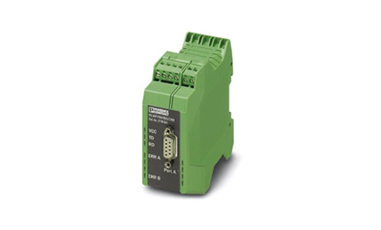

PSI-REP-PROFIBUS/12MB 菲尼克斯中繼器現貨
???????phoenix菲尼克斯PSI-REP-PROFIBUS/12MB，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯中繼器PSI-REP-PROFIBUS/12MB現貨
產品特性
? 中繼器
? 用于電氣隔離
? 擴展PROFIBUS通信范圍并將速率提高至12mbps
? 4端隔離
? 導軌安裝式
? 24V DC電源
菲尼克斯中繼器PSI-REP-PROFIBUS/12MB介紹
通過使用中繼器，可顯著提高總線系統性能和可靠性。
除了電氣隔離之外，使用中繼器對總線分段可大幅提高網絡允許范圍內的功能并擴展設備數量。
自動數據速率檢測或固定值設置通過DIP開關進行
適用于所有上限為12 Mbps的數據傳輸速率
所有接口間的高質量4端隔離
位數過采量，用于零星干擾的可靠探測
位數重定時，用于設備的無限層疊
故障報文濾波，基于啟動限定器探測
可使用DIN導軌連接器以模塊化方式與PSI-MOS FO轉換器相連接
尺寸
| 尺寸圖 | |
|---|---|
| 圖片標題 | 外殼尺寸 |
| 寬度 | 35 mm |
| 高度 | 99 mm |
| 深度 | 105 mm |
環境條件
| 環境溫度（運行） | -20 °C ... 60 °C |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 允許濕度（運行） | 30 % ... 95 % (無冷凝) |
| 海拔 | ≤ 5000 m (有關限制，請見制造商關于高海拔運行的聲明) |
| ≤ 2000 m (ATEX應用的限制) | |
| 保護等級 | IP20 |
| 抗干擾 | EN 61000-4-2 |
概述
| 傳輸通道 | 2 (1/1)，TD，RD，半雙工 |
|---|---|
| 位延遲 | 1 Bit (直接模式) |
| 位失真，輸入 | 上限± 35 % |
| 位失真輸出 | < 6.25 % |
| 電隔離 | VCC // TBUS // PROFIBUS (A) // PROFIBUS (B) |
| 測試電壓數據接口 | 1.5 kV |
| 測試電壓數據接口／電源 | 1.5 kVrms (50Hz，1min) |
| 電磁兼容性 | 符合2014/30/EU電磁兼容指令 |
| 發射干擾 | EN 55011 |
| 凈重 | 212.4 g |
| 外殼材料 | PA 6.6-FR |
| 顏色 | 綠色 |
| MTBF | 1136 年數 (Telcordia標準，溫度25°C，21%運作周期（一周5天，一天8小時）) |
| 238 年數 (Telcordia標準，溫度40°C，34.25%運作周期（一周5天，一天12小時）) | |
| MTTF | 1638 年數 (SN 29500標準，溫度25°C，占空比21%) |
| 812 年數 (SN 29500標準，溫度40°C，占空比34.25%) | |
| 340 年數 (SN 29500標準，溫度40°C，占空比100%) |
電源
| 額定供電電壓 | 24 V DC (通過了UL認證) |
|---|---|
| 電源電壓范圍 | 18 V DC ... 30 V DC (通過插拔式COMBICON螺釘接線端子) |
| 典型電流耗量 | < 90 mA (24 V DC ?) |
接口
| 接口1 | PROFIBUS符合IEC 61158標準，RS-485，2線制 |
|---|---|
| 操作模式 | 通過PROFIBUS連接器 |
| 連接方式 | D-SUB-9母頭連接器 |
| 文件格式／編碼 | UART（11Bit，NRZ） |
| 數據方向切換 | 自動控制，較小站響應時間2bits |
| 傳輸介質 | 2芯雙絞線，屏蔽 |
| 傳輸長度 | ≤ 1200 m (取決于傳輸速率和電纜類型) |
| 終端電阻 | 外部 |
| 剛性導線較小橫截面 | 0.2 mm² |
| 剛性導線較大橫截面 | 2.5 mm² |
| 柔性導線較小橫截面 | 0.2 mm² |
| 柔性導線較大橫截面 | 2.5 mm² |
| 較小導線橫截面AWG | 24 |
| 較大導線橫截面AWG | 14 |
| 額定輸出電壓 | 5 V DC ±5 % |
| 輸出電流 | 50 mA |
數字量輸出
| 輸出名稱 | 繼電器輸出 |
|---|---|
| 輸出說明 | 報警輸出 |
| 輸出數目 | 1 |
| 上限切換電壓 | 30 V DC (1 A) |
| 65 V DC (0.46 A) | |
| 150 V AC (0.46 A) |
標準和規范
| 電磁兼容性 | 符合2014/30/EU電磁兼容指令 |
|---|---|
| 測試類型 | 符合IEC 60068-2-32標準的自由落體試驗 |
| 測試結果 | 1 m |
| 測試類型 | 符合EN 60068-2-6/IEC 60068-2-6抗振標準 |
| 測試結果 | 5g，10 ... 150 Hz, 2.5 h, XYZ方向 |
| 測試類型 | 符合EN 60068-2-27/IEC 60068-2-27耐沖擊標準 |
| 測試結果 | 15g，11 ms，半正弦沖擊脈沖 |
| 發射干擾 | EN 55011 |
| 抗干擾 | EN 61000-4-2 |
| 無影響涂層的物質 | 符合P-VW 3.10.7 57 65 0 VW-AUDI-Seat 中央標準 |
| 連接符合標準 | CUL |
| 標準/規程 | EN 61000-4-2 |
| 觸點放電 | ± 6 kV |
| 標準/規程 | EN 61000-4-3 |
| 頻率范圍 | 80 MHz ... 3 GHz |
| 標準/規程 | EN 61000-4-4 |
| 備注 | 標準 B |
| 標準/規程 | EN 61000-4-5 |
| 信號 | ± 1 kV |
| 標準/規程 | EN 55011 |
| EN 61000-4-6 | |
| 名稱 | 電氣間隙和爬電距離 |
| 標準/規程 | DIN EN 50178，DIN EN 60950 |
