ILC 191 ETH 2TX 菲尼克斯控制器現貨
???????phoenix菲尼克斯控制器ILC 191 ETH 2TX，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：

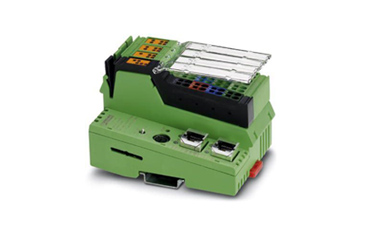

菲尼克斯控制器ILC 191 ETH 2TX現貨
產品特性
? Inline控制器可通過PROFINET和Modbus/TCP進行通信。
? 可以使用PC Worx Express或PC Worx (IEC 61131-3) 進行編程。
菲尼克斯控制器ILC 191 ETH 2TX介紹
針對Inline I/O系統的ILC 191 ETH 2TX模塊式小型控制器是Easy Automation的核心。
ILC 1X1系列可以支持Modbus/TCP和PROFINET等基于以太網的傳輸協議。
其特點是支持一個可選的SD卡。
浮點單元 （FPU)
大型程序存儲器和大功率存儲器 (1024 kB/1024 kB)
PROFINET-Device
Modbus/TCP-Client
支持多種協議，例如：http、https、FTP、SNTP、SNMP、SMTP、SQL、MySQL、DCP等
使用PC Worx Express (IEC 61131-3) 自由進行工程設計
Modbus/TCP服務器
HTML 5
內置用于可視化的網站服務器，帶WebVisit/atvise®
完整的INTERBUS主站（4096個I/O點）
SD卡上限可達2 GB，用作可選的插拔式參數存儲器
2 x 以太網接口（集成開關）
尺寸
| 寬度 | 80 mm |
|---|---|
| 高度 | 119.8 mm |
| 深度 | 71.5 mm |
環境條件
| 保護等級 | IP20 |
|---|---|
| 環境溫度（運行） | -25 °C ... 55 °C |
| 環境溫度（存放/運輸） | -25 °C ... 85 °C |
| 允許濕度（運行） | 10 % ... 95 % (符合DIN EN 61131-2標準) |
| 允許濕度（存放/運輸） | 10 % ... 95 % (符合DIN EN 61131-2標準) |
| 空氣壓力（運行） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 空氣壓力（存放/運輸） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 電擊 | 25g，符合IEC 60068-2-27標準1 |
| 振動（操作） | 5g |
控制系統
| 工程設計工具 | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| 支持的編程語言 | 編程符合IEC 61131-3標準 |
| 診斷工具 | DIAG+ |
| 組態工具 | Config+版本1.01或更高 |
IEC61131運行系統
| 工程設計工具 | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| 程序內存 | 1 MByte |
| 數據存儲器 | 1 MByte |
| 保留數據存儲器 | 48 千字節kByte (NVRAM) |
| 控制任務的數量 | 8 |
| 實時時鐘 | 是 |
| 電池 | 已集成（緩沖可充電電池） |
現場總線功能
| 過程數據量 | 上限 4096 位 (INTERBUS) |
|---|---|
| 上限 32768 位 (內部Modbus/TCP客戶端) | |
| 支持的設備數目 | 上限 128 |
| 可連接本地總線設備的數量 | 上限 63 (注意電流損耗) |
| 帶參數通道的設備數目 | 上限 24 |
| 所支持的帶遠程總線分支的分支終端數目 | 上限 3 |
| 程序內存 | 1 MByte |
| 時鐘頻率 | 64 MHz |
數據接口
| 接口 | Ethernet 10Base-T/100Base-TX |
|---|---|
| 數目 | 2 |
| 連接方式 | RJ45 母頭連接器 |
| 傳輸速度 | 10/100 MBit/s |
| 接口 | INTERBUS本地總線（主站） |
| 數目 | 1 |
| 連接方式 | Inline數據跨接塊 |
| 傳輸速度 | 500 kBaud / 2 MBaud (可切換) |
| 接口 | 參數化/操作/診斷 |
| 數目 | 1 |
| 連接方式 | 6位MINI DIN插座（PS/2） |
| 傳輸速度 | max. 115,2 kBit/s |
PROFINET
| 設備功能 | PROFINET設備 |
|---|
直接輸入/輸出
| 輸入名稱 | 數字輸入 |
|---|---|
| 輸入數量 | 8 |
| 連接方式 | Inline電位分配器 |
| 連接系統 | 2，3，4線 |
| 輸入說明 | EN 61131-2型 1個NPN/PNP |
| 輸出名稱 | 數字輸出 |
| 輸出數目 | 4 |
| 連接方式 | 回拉式彈簧連接 |
| 連接系統 | 2，3，4線 |
| 每個通道的上限輸出電流 | 500 mA |
電源
| 典型電流耗量 | 210 mA |
|---|---|
| 上限電流耗量 | 870 mA (370 mA通信電源+500 mA模擬電源) |
| 電源電壓 | 24 V DC |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC |
| 殘波 | ± 5 % |
| 功耗 | 上限 5 W |
機械設計
| 重量 | 285 g |
|---|---|
| 診斷顯示 | 否 |
| 控制器冗余 | 否 |
| 安全功能 | 否 |
般數據
| 處理器 | Altera Nios II 64 MHz |
|---|
標準和規范
| 電磁兼容性 | 符合2014/30/EU電磁兼容指令 |
|---|---|
| 輻射干擾 | 噪音排放量經測試符合EN 61000-6-4標準 EN 55011 級A |
| 抗浪涌 | 抗噪音測試符合EN 61000-6-2標準 瞬態過電壓（浪涌） EN 61000-4-5/IEC 61000-4-5 標準B ，電源線DC： 0.5kV/0.5kV（對稱/不對稱） ，現場總線電纜屏蔽1 kV |
| 抗脈沖 | 抗噪音測試符合EN 61000-6-2標準 快速瞬態（脈沖） EN 61000-4-4/IEC 61000-4-4 標準A ，所有接口1 kV標準B ，所有接口2 kV |
| 抗EF | 抗噪音測試符合EN 61000-6-2標準 電磁場 EN 61000-4-3/IEC 61000-4-3 標準A，場強： 10 V/m |
| 抗ESD | 抗噪音測試符合EN 61000-6-2標準 靜電放電(ESD) EN 61000-4-2/IEC 61000-4-2 標準B ，6 kV觸點放電，8 kV空氣放電 |
| 抗傳導干擾 | 抗噪音測試符合EN 61000-6-2標準 饋電線感應干擾 EN 61000-4-6/IEC 61000-4-6 標準A，測試電壓10 V |
| 振動（存放/運輸） | 5g |
| 電擊 | 25g，符合IEC 60068-2-27標準1 |
| 振動（操作） | 5g |
