IB IL AO 2/SF-PAC 菲尼克斯Inline模塊現貨
???????phoenix菲尼克斯Inline模塊IB IL AO 1/SF-PAC，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：

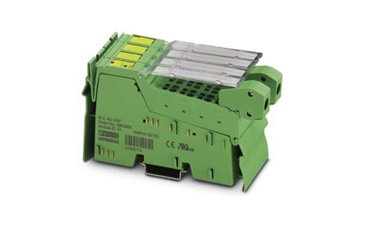

菲尼克斯Inline模塊IB IL AO 1/SF-PAC現貨
產品特性
? Inline
? 模擬量輸出模塊，
? 模擬量輸出: 2，0 V ... 10 V，0 mA ... 20 mA，4 mA ... 20 mA
? 連接系統: 2線
? 本地總線傳輸速率: 500 kBit/s
? 保護等級: IP20
? 包括Inline連接器和標記條
菲尼克斯Inline模塊IB IL AO 1/SF-PAC介紹
模塊用于Inline站內部。
它可用于輸出模擬電流和電壓信號。
信號的分辨率為16位。
< 1 ms的較短更新時間
防短路電流輸出
雙級性輸出
測量值采集分辨率為16位
尺寸
| 尺寸圖 |
|
|---|---|
| 寬度 | 48.8 mm |
| 高度 | 135 mm |
| 深度 | 71.5 mm |
環境條件
| 環境溫度（運行） | -25 °C ... 55 °C |
|---|---|
| 環境溫度（存放/運輸） | -25 °C ... 85 °C |
| 允許濕度（運行） | 10 % ... 95 % (符合DIN EN 61131-2標準) |
| 允許濕度（存放/運輸） | 10 % ... 95 % (符合DIN EN 61131-2標準) |
| 空氣壓力（運行） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 空氣壓力（存放/運輸） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 保護等級 | IP20 |
概述
| 安裝類型 | DIN導軌 |
|---|---|
| 顏色 | 綠色 |
| 凈重 | 125 g |
接口
| 名稱 | Inline本地總線 |
|---|---|
| 通道數目 | 2 |
| 連接方式 | Inline數據跨接塊 |
| 傳輸速度 | 500 kBit/s |
| 傳輸原理 | 銅纜 |
Inline電位
| 名稱 | 通信電源(UL) |
|---|---|
| 電源電壓 | 7.5 V DC (通過電源跨接) |
| 電流損耗 | 典型值 36 mA |
| 上限 45 mA | |
| 名稱 | 模擬量模塊的電源(UANA) |
| 電源電壓 | 24 V DC (通過電源跨接) |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電流損耗 | 典型值 75 mA |
| 上限 95 mA |
模擬量輸出
| 輸出數目 | 2 |
|---|---|
| 連接方式 | 直插式中的彈簧接線 |
| 連接系統 | 2線 |
| 有關連接技術的注意事項 | 屏蔽 |
| 輸出名稱 | 模擬量輸出 |
| D/A轉換時間 | < 100 µs |
| D/A轉換器分辨率 | 16 位 |
| 保護名稱 | 輸出的短路保護 |
| 輸出值的表達式 | 16位（15位＋符號位） |
| DAC分辨率 | 16 位 |
| 過程數據更新 | < 1 ms |
| 電流輸出信號 | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 負載/輸出負載電流輸出 | < 500 Ω |
| 電壓輸出信號 | 0 V ... 10 V |
| 負載/輸出負載電壓輸出 | > 2 kΩ 0.03% |
| 精度 | 典型值 0.01 % (輸出范圍終值，電流范圍) |
| 典型值 0.008 % (輸出范圍終值，電壓范圍) |
電隔離
| 試驗區段 | 7.5 V 電源（總線邏輯），24 V 電源 UANA / I/O 500 V AC 50 Hz 1 min. |
|---|---|
| 7.5 V 電源（總線邏輯），24 V 電源 UANA / 功能接地 500 V AC 50 Hz 1 min. | |
| 24 V電源（I/O）/功能接地 500 V AC 50 Hz 1 min. |
