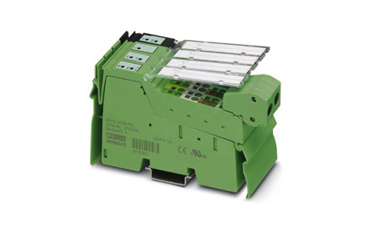

IBS IL 24 BK-T/U-PAC 菲尼克斯總線耦合器現貨
???????phoenix菲尼克斯Inline模塊IBS IL 24 BK-T/U-PAC，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯Inline模塊IBS IL 24 BK-T/U-PAC現貨
產品特性
? Inline
? 總線耦合器
? INTERBUS
? Inline屏蔽連接器
? 本地總線傳輸速率: 500 kBit/s
? 保護等級: IP20
? 包括Inline連接器和標記條
菲尼克斯Inline模塊IBS IL 24 BK-T/U-PAC介紹
總線耦合器將一個Inline站與INTERBUS遠程總線相連，并為所連的設備提供電源電壓。
采用銅線技術進行遠程總線連接
能夠提供一個Inline站內低電平信號所需的所有24 V電壓
將出向接口自動組態為遠程總線或本地總線接口
支持連接多達15個帶遠程總線分支的端子
遠程總線分段的電氣隔離
尺寸
| 尺寸圖 |
|
|---|---|
| 寬度 | 48.8 mm |
| 高度 | 135 mm |
| 深度 | 71.5 mm |
環境條件
| 環境溫度（運行） | -25 °C ... 55 °C |
|---|---|
| 環境溫度（存放/運輸） | -25 °C ... 85 °C |
| 允許濕度（運行） | 10 % ... 95 % (無冷凝) |
| 允許濕度（存放/運輸） | 10 % ... 95 % (無冷凝) |
| 空氣壓力（運行） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 80 kPa ... 106 kPa (可達海拔3000 m，ATEX區域2中) | |
| 空氣壓力（存放/運輸） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 保護等級 | IP20 |
概述
| 安裝類型 | DIN導軌 |
|---|---|
| 顏色 | 綠色 |
| 凈重 | 214 g |
| 關于重量規格的注意事項 | 帶針式連接器 |
| 診斷信息 | 外圍故障 為真，如不存在分段電壓US |
接口
| 名稱 | INTERBUS |
|---|---|
| 通道數目 | 2 |
| 連接方式 | Inline屏蔽連接器 |
| 傳輸速度 | 500 kBit/s |
| 傳輸原理 | 銅纜 |
| 名稱 | 遠程總線分支/Inline本地總線 |
| 連接方式 | Inline數據跨接塊 |
| 傳輸速度 | 500 kBit/s |
網絡/總線系統
| 可連接本地總線設備的數量 | 上限 63 |
|---|---|
| 帶參數通道的設備數目 | 上限 62 |
| 所支持的帶遠程總線分支的分支終端數目 | 上限 15 |
Inline電位
| 名稱 | 總線耦合器電源UBC; 通信電源UL (7.5 V)與模擬量電源UANA (24 V)自總線耦合器電源供電。 |
|---|---|
| 電源電壓 | 24 V DC (通過Inline連接器) |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電流損耗 | 典型值 100 mA (沒有連接Inline I/O模塊) |
| 上限 1.25 A (連接了上限數量的I/O模塊) | |
| 名稱 | 通信電源(UL) |
| 電源電壓 | 7.5 V DC ±5 % |
| 電源 | 上限 2 A DC (注意降低值) |
| 名稱 | 模擬量模塊的電源(UANA) |
| 電源電壓 | 24 V DC |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電源 | 上限 0.5 A DC (注意降低值) |
| 名稱 | 主電路(UM)電源 |
| 電源電壓 | 24 V DC |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電源 | 上限 8 A DC (UM +US) |
| 名稱 | 分段回路電源(US) |
| 電源電壓 | 24 V DC |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電源 | 上限 8 A DC (UM +US) |
電隔離
| 試驗區段 | 5 V電源，入向遠程總線/5 V電源，出向遠程總線 500 V AC 50 Hz 1 min. |
|---|---|
| 5 V電源遠程總線進線/7.5 V通信電源，24 V模擬電源，24 V總線耦合器電源 500 V AC 50 Hz 1 min. | |
| 5V電源，輸入遠程總線/24V主電源，24V分段電源 500 V AC 50 Hz 1 min. | |
| 5 V電源入向遠程總線/功能接地 500 V AC 50 Hz 1 min. | |
| 5 V電源，出向遠程總線/24 V主電源，24 V分段電源 500 V AC 50 Hz 1 min. | |
| 5 V電源遠程總線出線/7.5 V通信電源，24 V模擬電源，24 V總線耦合器電源 500 V AC 50 Hz 1 min. | |
| 5 V電源出向遠程總線 / 功能接地 500 V AC 50 Hz 1 min. | |
| 7.5 V通信電源，24 V模擬電源，24 V總線耦合器電源/功能接地 500 V AC 50 Hz 1 min. | |
| 7.5 V通信電源，24 V模擬電源，24 V總線耦合器電源/24 V干線電源，24 V分段電源 500 V AC 50 Hz 1 min. | |
| 24 V主電源，24 V分段電源/功能接地 500 V AC 50 Hz 1 min. |
