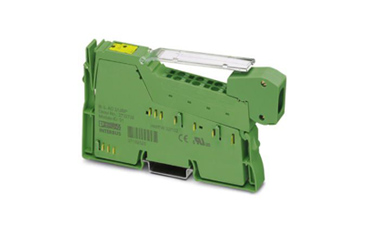

IB IL AO 2/U/BP-PAC 菲尼克斯Inline模塊
???????phoenix菲尼克斯Inline模塊IB IL AO 2/U/BP-PAC，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯Inline模塊IB IL AO 2/U/BP-PAC現貨
產品特性
? Inline
? 模擬量輸出模塊
? 模擬量輸出: 2，0 V ... 10 V，-10 V ... 10 V
? 連接系統: 2線
? 本地總線傳輸速率: 500 kBit/s
? 保護等級: IP20
? 包括Inline連接器和標識區域
菲尼克斯Inline模塊IB IL AO 2/U/BP-PAC介紹
模塊用于Inline站內部。
用于輸出模擬量電壓信號。
2個模擬量輸出通道
2線制連接技術連接的執行器
輸出值可以兩種不同格式顯示
發生故障時，可對輸出的反應進行組態
過程數據更新時間（含數字量/模擬量轉換器的轉換時間）< 1 ms
輸出驅動器性能較好，從而同樣適用于較長的執行器電纜
尺寸
| 尺寸圖 |
|
|---|---|
| 寬度 | 12.2 mm |
| 高度 | 136.8 mm |
| 深度 | 71.5 mm |
環境條件
| 環境溫度（運行） | -25 °C ... 55 °C |
|---|---|
| 環境溫度（存放/運輸） | -25 °C ... 85 °C |
| 允許濕度（運行） | 10 % ... 95 % (無冷凝) |
| 允許濕度（存放/運輸） | 10 % ... 95 % (無冷凝) |
| 空氣壓力（運行） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 空氣壓力（存放/運輸） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 保護等級 | IP20 |
概述
| 安裝類型 | DIN導軌 |
|---|---|
| 顏色 | 綠色 |
| 凈重 | 48 g |
| 關于重量規格的注意事項 | 帶連接器 |
| 診斷信息 | 失效或通信電源 UL功率不足 I/O 錯誤信息發送至總線耦合器 |
接口
| 名稱 | Inline本地總線 |
|---|---|
| 通道數目 | 2 |
| 連接方式 | Inline數據跨接塊 |
| 傳輸速度 | 500 kBit/s |
| 傳輸原理 | 銅纜 |
Inline電位
| 名稱 | 通信電源(UL) |
|---|---|
| 電源電壓 | 7.5 V DC (通過電源跨接) |
| 電流損耗 | 典型值 33 mA |
| 上限 40 mA | |
| 名稱 | 模擬量模塊的電源(UANA) |
| 電源電壓 | 24 V DC (通過電源跨接) |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電流損耗 | 典型值 18 mA (空載) |
| 上限 28 mA (空載) | |
| 典型值 25 mA (滿載 (RL = 2 kΩ)) | |
| 上限 35 mA (滿載 (RL = 2 kΩ)) | |
| 功耗 | 典型值 0.68 W (空載) |
模擬量輸出
| 輸出數目 | 2 |
|---|---|
| 連接系統 | 2線 |
| 有關連接技術的注意事項 | 屏蔽 |
| 輸出名稱 | 模擬量輸出 |
| D/A轉換時間 | < 100 ns |
| 保護名稱 | 輸出的瞬態保護 |
| 數據格式 | IB IL，IB ST |
| 輸出值的表達式 | 16位（15位＋符號位） |
| DAC分辨率 | 13 位 |
| 過程數據更新 | < 1 ms |
| 電壓輸出信號 | 0 V ... 10 V |
| -10 V ... 10 V | |
| 負載/輸出負載電壓輸出 | > 2 kΩ |
| 精度 | 典型值 0.02 % (輸出范圍結束值) |
| 允許的電纜長度 | 上限 500 m (該規范按照安裝要求進行，符合標準操作。規格適用于以下參考電纜型號：屏蔽電源電纜： LiYCY；2 x 2 x 0,5 mm²；VDE0812) |
電隔離
| 試驗區段 | 7.5 V 電源（總線邏輯），24 V 電源 UANA / I/O 500 V AC 50 Hz 1 min. |
|---|---|
| 7.5 V 電源（總線邏輯），24 V 電源 UANA / 功能接地 500 V AC 50 Hz 1 min. | |
| 24 V電源（I/O）/功能接地 500 V AC 50 Hz 1 min. |
