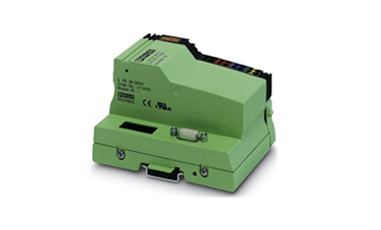

IL PB BK DP/V1-PAC 菲尼克斯總線耦合器現貨
???????phoenix菲尼克斯總線耦合器IL PB BK DP/V1-PAC，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯總線耦合器IL PB BK DP/V1-PAC現貨
產品特性
? Inline
? 總線耦合器
? PROFIBUS DP，D-SUB-9母頭連接器
? 本地總線傳輸速率: 500 kBit/s
? 保護等級: IP20
? 包括Inline連接器和標識區域
菲尼克斯總線耦合器IL PB BK DP/V1-PAC介紹
總線耦合器專用于PROFIBUS網絡，可連接至Inline I/O系統。
該總線耦合器上限可連接63臺Inline設備。
總線耦合器上限支持16 臺PCP設備。
提供配套的GSD文件，用于將Inline站點集成到編程系統。
文件可從網站phoenixcontact.net/products內的產品區內下載。
該總線耦合器不支持PROFIsafe安全模塊。為此請用IL PB BK DI8 DO4/EF-PAC總線耦合器。
該總線耦合器不支持本安Inline端子或相應的電源端子和分?jǐn)喽俗?，例如所有IB IL EX ...產品。為此請用IL PB BK DI8 DO4/EF-PAC總線耦合器。
PROFIBUS連接通過9位D-SUB插座實現
PROFIBUS數據傳輸速度從9.6 kbps到12 Mbps
PROFIBUS接口和邏輯間的電隔離
DIP開關，用于設置PROFIBUS地址
支持從0至126的PROFIBUS地址
用于1級和2級主機的DP/V1
尺寸
| 尺寸圖 |
|
|---|---|
| 寬度 | 85 mm |
| 高度 | 119.8 mm |
| 深度 | 71.5 mm |
環境條件
| 環境溫度（運行） | 0 °C ... 55 °C |
|---|---|
| 環境溫度（存放/運輸） | -25 °C ... 85 °C |
| 允許濕度（運行） | 85 % (無冷凝) |
| 允許濕度（存放/運輸） | 85 % (無冷凝) |
| 空氣壓力（運行） | 80 kPa ... 106 kPa (可達海拔3000 m) |
| 空氣壓力（存放/運輸） | 70 kPa ... 106 kPa (可達海拔3000 m) |
| 保護等級 | IP20 |
概述
| 安裝類型 | DIN導軌 |
|---|---|
| 顏色 | 綠色 |
| 凈重 | 240 g |
| 關于重量規格的注意事項 | 帶針式連接器 |
接口
| 名稱 | PROFIBUS DP |
|---|---|
| 通道數目 | 1 |
| 連接方式 | D-SUB-9母頭連接器 |
| 傳輸速度 | 9,6 kBit/s ... 12 MBit/s |
| 位數 | 9 |
| 名稱 | Inline本地總線 |
| 通道數目 | 1 |
| 連接方式 | Inline數據跨接塊 |
| 傳輸速度 | 500 kBit/s |
網絡/總線系統
| 過程數據量 | 上限 176 Byte (每個站) |
|---|---|
| 上限 176 Byte (輸入) | |
| 上限 176 Byte (輸出) | |
| 參數數據量 | 上限 168 Byte (DP/V1模式) |
| 組態數據量 | 上限 168 Byte (DP/V1模式) |
| 支持的設備數目 | 上限 63 (每個站) |
| 可連接本地總線設備的數量 | 上限 63 |
| 帶參數通道的設備數目 | 上限 16 |
| 所支持的帶遠程總線分支的分支終端數目 | 0 |
Inline電位
| 名稱 | 總線耦合器電源UBC; 通信電源UL (7.5 V)與模擬量電源UANA (24 V)自總線耦合器電源供電。 |
|---|---|
| 電源電壓 | 24 V DC (通過Inline連接器) |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電流損耗 | 典型值 100 mA (沒有連接Inline I/O模塊) |
| 上限 1.25 A (連接了上限數量的I/O模塊) | |
| 名稱 | 通信電源(UL) |
| 電源電壓 | 7.5 V DC |
| 電源 | 上限 2 A DC |
| 名稱 | 模擬量模塊的電源(UANA) |
| 電源電壓 | 24 V DC |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電源 | 上限 0.5 A DC |
| 名稱 | 主電路(UM)電源 |
| 電源電壓 | 24 V DC |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電源 | 上限 8 A DC (UM +US) |
| 名稱 | 分段回路電源(US) |
| 電源電壓 | 24 V DC |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電源 | 上限 8 A DC (UM +US) |
電隔離
| 試驗區段 | PROFIBUS/本地總線以及電源電壓UBK和US 500 V |
|---|---|
| PROFIBUS/FE 500 V | |
| PROFIBUS / FE D-SUB 500 V | |
| 本地總線以及電源電壓UBK和US / FE 500 V | |
| 本地總線以及電源電壓UBK和US / FE D-SUB 500 V | |
| FE / FE D-SUB 500 V |
