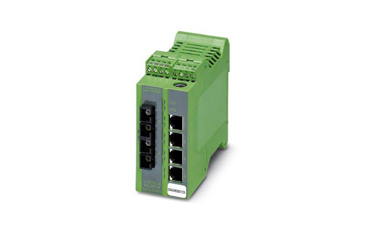

FL SWITCH LM 4TX/2FX 菲尼克斯精巧管理型交換機
???????phoenix菲尼克斯以太網交換機FL SWITCH SF 16TX，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯以太網交換機FL SWITCH SF 16TX現貨
產品特性
? 以太網精巧管理型交換機
? 帶4個10/100 Mbps RJ45端口和2個10/100 Mbps FX-SC 多模端口
菲尼克斯以太網交換機FL SWITCH SF 16TX介紹
使用緊湊的精巧管理型交換機（LM）可在自動化應用中靈活經濟地創建管理型以太網網絡。
得益于范圍廣泛的連接形式和擴展的溫度范圍（-40°C至+70°C），該交換機能較好地滿足工業應用的要求。
它支持一致性等級為A級的PROFINET。可通過集成的軟件創建冗余、進行診斷并通過IT標準傳輸協議來監控網絡。
基于Web的管理，SNMP
緊湊型外殼
全面的光纖型號
組態可外部存儲
-40°C ... +70°C 環境溫度
可組態報警觸點
尺寸
| 寬度 | 45 mm |
|---|---|
| 高度 | 99 mm |
| 深度 | 112 mm |
環境條件
| 保護等級 | IP20 |
|---|---|
| 環境溫度（運行） | -40 °C ... 70 °C |
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 允許濕度（運行） | 30 % ... 95 % (無冷凝) |
| 允許濕度（存放/運輸） | 30 % ... 95 % (無冷凝) |
| 空氣壓力（運行） | 80 kPa ... 108 kPa (海拔2000 m) |
| 空氣壓力（存放/運輸） | 70 kPa ... 108 kPa (海拔3000 m) |
接口
| 接口 | 以太網（RJ45） |
|---|---|
| 端口數 | 4 (RJ45端口) |
| 連接方法方面的注意事項 | 自適應和自交叉 |
| 傳輸原理 | 銅纜 |
| 傳輸速度 | 10/100 MBit/s |
| 傳輸長度 | 100 m (每個分段) |
| 接口 | 以太網 FO |
| 端口數 | 2 (SC多模) |
| 傳輸原理 | 多模玻璃光纖 |
| 傳輸速度 | 100 Mbps (全雙工) |
| 傳輸長度 | 8000 m (F-G 62.5/125 0.7 dB/km F1000玻璃光纖) |
| 6400 m (F-G 50/125 .7 dB/km F1200 玻璃光纖) | |
| 3000 m (F-G 62.5/125 2.6 dB/km F600 玻璃光纖) | |
| 2800 m (F-G 50/125 1.6 dB/km F800 玻璃光纖) | |
| 波長 | 1300 nm |
| 接口 | 串行（RS-232） |
| 連接方式 | RS-232-C，6-位MINI-DIN孔式連接器（PS/2） |
功能
| 基本功能 | 存儲轉發交換機符合IEEE 802.3標準，2個優先級符合IEEE 802.1p標準，TCP/IP協議，和BootP引導協議兼容，端口鏡像，集成網絡服務器功能，多點傳送過濾，IGMP監測，VLAN，快速生成樹（RSTP），DHCP服務器，PTCP過濾器 |
|---|---|
| 管理 | 基于網絡的管理 (HTTP) |
| SNMP v1/v2 | |
| 串口 (V.24) | |
| 診斷功能 | 1:1-Portmirroring |
| 過濾器功能 | Quality of Service |
| VLAN (上限8個VLAN) | |
| IGMP Query | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| 冗余 | STP (Spanning Tree Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| 支持的瀏覽器 | Internet Explorer 5.5 或更高版本 |
| PROFINET一致性等級 | Conformance-Class A |
| 診斷和狀態指示燈 | LED：US1、US2（電源電壓），失靈（報警觸點），每個以太網端口2個LED（鏈接/活動和速度） |
| 信號觸點控制電壓 | 24 V (典型) |
| 信號觸點控制電流 | 100 mA |
網絡擴展參數
| 級聯深度 | 網絡、線型和星型結構： 任意 |
|---|---|
| 上限導線長度（雙絞線） | 100 m |
電源電壓
| 電源電壓 | 24 V DC (冗余) |
|---|---|
| 殘波 | 3.6 VPP (在允許的電壓范圍內) |
| 電源電壓范圍 | 18.5 V DC ... 30.5 V DC |
| 典型電流耗量 | 250 mA (US = 24 V DC) |
概述
| 安裝類型 | DIN導軌 |
|---|---|
| 類型AX | 端子化設計 |
| 凈重 | 230 g |
