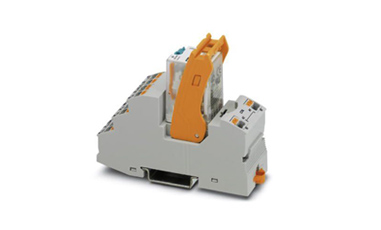

RIF-2-RPT-LDP-24DC/4X21 菲尼克斯繼電器模塊
???????菲尼克斯繼電器模塊RIF-2-RPT-LDP-24DC/4X21，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯繼電器模塊RIF-2-RPT-LDP-24DC/4X21現貨
產品特性
? 采用插拔式連接的預裝繼電器模塊
? 包括：繼電器底座、大功率觸點繼電器和支架
? 觸點類型：4個PDT
? 輸入電壓：24 V DC
菲尼克斯繼電器模塊RIF-2-RPT-LDP-24DC/4X21介紹
RIFLINE完整產品系列中的可插拔機電式和固態繼電器以及底座均已根據UL 508進行了認證并獲得許可。
可調用所需查看的各相應元件的相關許可證書。
尺寸
| 寬度 | 31 mm |
|---|---|
| 高度 | 96 mm |
| 深度 | 75 mm |
環境條件
| 環境溫度（運行） | -40 °C ... 60 °C |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 保護等級 | IP20 (繼電器底座) |
| RT I (繼電器) |
線圈側
| 額定輸入電壓 UN | 24 V DC |
|---|---|
| 以UN為參考的輸入電壓范圍 | 參見曲線圖 |
| UN下的典型輸入電流 | 42 mA |
| 典型響應時間 | 13 ms |
| 典型釋放時間 | 14 ms |
| 線圈電壓 | 24 V DC |
| 保護電路 | 阻尼二級管 |
| 工作電壓顯示 | 黃色LED |
| 額定條件下的功耗 | 1.01 W |
觸點側
| 觸點類型 | 4個PDT |
|---|---|
| 開關觸點類型 | 單觸點 |
| 觸點材料 | AgNi |
| 上限切換電壓 | 250 V AC/DC |
| 下限值切換電壓 | 5 V (當24 mA時) |
| 下限值切換電流 | 5 mA (24 V) |
| 上限啟動電流 | 16 A (20 ms，常開觸點) |
| 限制連續電流 | 6 A (參見曲線圖) |
| 上限額定功率值（電阻負載） | 144 W (24 V DC) |
| 124 W (可用于48 V DC) | |
| 108 W (可用于60 V DC) | |
| 52 W (可用于110 V DC) | |
| 48 W (可用于220 V DC) | |
| 1500 VA (可用于250VAC) | |
| 開關容量 | 2 A (24 V、DC13時) |
| 0.22 A (120 V、DC13時) | |
| 0.11 A (250 V、DC13時) | |
| 1.5 A (24 V、AC15時) | |
| 1.5 A (120 V、AC15時) | |
| 1 A (240 V、AC15時) |
概述
| 測試電壓繼電器線圈／繼電器觸點 | 2.5 kVrms (50Hz，1min) |
|---|---|
| 測試電壓繼電器觸點／繼電器觸點 | 2 kVrms (50Hz，1min) |
| 操作模式 | 100%工作因數 |
| 阻燃等級，符合UL 94 | V2 (外殼) |
| 機械壽命 | 約 2x 107次 |
| 安裝位置 | 任意 |
| 組裝說明 | 無間距排列 |
連接數據
| 連接名稱 | 線圈側 |
|---|---|
| 連接方式 | 直插式連接 |
| 剝線長度 | 8 mm |
| 硬導線橫截面 | 0.14 mm² ... 1.5 mm² |
| 柔性導線橫截面 | 0.14 mm² ... 1.5 mm² |
| 0.14 mm² ... 1.5 mm² (帶塑料套管的冷壓頭) | |
| 0.14 mm² ... 1 mm² (帶塑料絕緣套管的套管，雙位端子上有兩條導線) | |
| 可連接導向橫截面 AWG | 26 ... 16 (剛性) |
| 26 ... 16 (柔性) |
連接數據2
| 連接名稱 | 觸點側 |
|---|---|
| 連接方式 | 直插式連接 |
| 剝線長度 | 8 mm |
| 硬導線橫截面 | 0.14 mm² ... 1.5 mm² |
| 柔性導線橫截面 | 0.14 mm² ... 1.5 mm² |
| 0.14 mm² ... 1.5 mm² (帶塑料套管的冷壓頭) | |
| 0.14 mm² ... 1 mm² (帶塑料絕緣套管的套管，雙位端子上有兩條導線) | |
| 可連接導向橫截面 AWG | 26 ... 16 (剛性) |
| 26 ... 16 (柔性) |
標準和規范
| 連接符合標準 | CSA |
|---|---|
| 標準/規程 | DIN EN 50178 |
| 額定絕緣電壓 | 250 V AC |
| 額定過電壓 | 2.5 kV |
| 絕緣 | 基礎隔離 |
| 污染等級 | 2 |
| 過電壓類別 | II |
