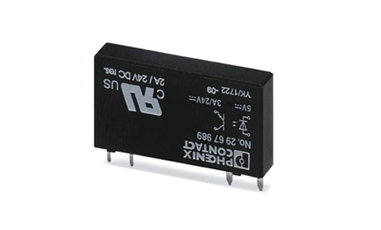

菲尼克斯微型固態繼電器OPT-5DC/24DC/2現貨
產品特性
? 插拔式微型固態繼電器
? 功率型固態繼電器
? 1個常開觸點
? 輸入電壓5 V DC
菲尼克斯微型固態繼電器OPT-5DC/24DC/2介紹
抗振動,抗沖擊
RT III認證(防洗)
防磨損且耐用
可焊接到PCB上
開關容量上限至24 V DC/3 A
尺寸
|
寬度 |
5 mm |
|
高度 |
28 mm |
|
深度 |
15 mm |
環境條件
|
環境溫度(運行) |
-25 °C ... 60 °C |
|
環境溫度(存放/運輸) |
-25 °C ... 70 °C |
|
保護等級 |
RT III |
輸入數據
|
額定輸入電壓 UN |
5 V DC |
|
相對于UN的輸入電壓范圍 |
0.8 ... 1.2 |
|
輸入電壓范圍 |
4 V DC ... 6 V DC |
|
開關閾值"0"信號,電壓 |
≤ 0.8 V |
|
開關閾值"1"信號電壓 |
≥ 2.5 V |
|
UN下的典型輸入電流 |
9 mA |
|
典型響應時間 |
20 µs (UN時) |
|
典型關閉時間 |
300 µs (UN時) |
|
發送頻率 |
300 Hz |
|
額定條件下的功耗 |
0.05 W |
輸出數據
|
輸出電壓范圍 |
3 V DC ... 33 V DC |
|
限制連續電流 |
3 A (參見溫度負荷曲線) |
|
上限啟動電流 |
15 A (10 ms) |
|
上限限制連續電流下的電壓降 |
≤ 150 mV |
|
輸出電路 |
2線連接,浮地 |
|
保護名稱 |
級性保護 |
|
|
浪涌保護 |
概述
|
測試電壓,輸入/輸出 |
2.5 kV (50Hz,1min) |
|
安裝位置 |
任意 |
|
組裝說明 |
無間距排列 |
|
操作模式 |
100%工作因數 |
標準和規范
|
連接符合標準 |
CUL |
|
名稱 |
標準/條例 |
|
標準/規程 |
IEC 60664 |
|
|
EN 50178 |
|
絕緣 |
基礎隔離 |
|
污染等級 |
2 |
|
過電壓類別 |
III |
