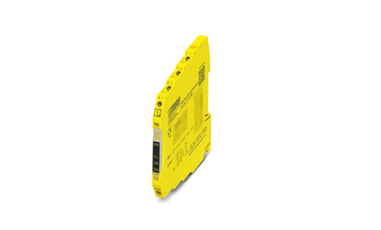

PSR-PS40-1NO-1DO-24DC-SC 菲尼克斯耦合繼電器
???????菲尼克斯耦合繼電器PSR-PS40-1NO-1DO-24DC-SC，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯耦合繼電器PSR-PS40-1NO-1DO-24DC-SC現貨
產品特性
? 適用于SIL 3高要求和低要求的耦合繼電器
? 可將數字輸出信號耦合至I/O
? 1個啟動電流通路
? 1個數字量信號輸出
? 安全狀態關閉應用
? 測試脈沖濾波器
? 固定式螺釘連接端子
菲尼克斯耦合繼電器PSR-PS40-1NO-1DO-24DC-SC介紹
符合IEC 61508的SIL 3
符合強制導向觸點的EN 50205
由于采用了集成型報警觸點，因此認證測試簡單，符合IEC 61508由于
外殼寬度較小，僅6.8 mm
通過設備內部鎖進行自調節
在一個設備中同時具有手動監控復位和自動復位功能
由于采用了控制器測試脈沖濾波，因此其使用壽命長
1個啟用電流路徑，1個數字量信號輸出
將失效保險控制器的數字輸出信號連接到I/O設備（閥門等），用于電氣隔離和電源適配
尺寸
| 寬度 | 6.8 mm |
|---|---|
| 高度 | 93.1 mm |
| 深度 | 102.5 mm |
環境條件
| 環境溫度（運行） | -40 °C ... 70 °C (注意降低值) |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 允許的上限相對濕度（操作） | 75 % (平均，85%間歇，無冷凝) |
| 上限允許濕度（存放/運輸） | 75 % (平均，85%間歇，無冷凝) |
| 上限高度 | ≤ 2000 m (海平面以上) |
電源
| 額定控制電路電源電壓US | 24 V DC -15 % / +10 % (A1/A2) |
|---|---|
| 額定控制電路電源電壓 US | 20.4 V DC ... 26.4 V DC |
| 額定控制電源電流IS | 典型值 50 mA (取決于負載M1 +100 mA) |
| 輸入電壓范圍，"0"信號 | 0 V DC ... 5 V DC (用于安全關斷) |
| 輸入電流范圍“0”信號 | 0 mA ... 2 mA (用于安全關斷) |
| US時的功耗 | 典型值 1.2 W |
| 沖擊電流 | 典型值 400 mA (Δt < 10 µs Us時) |
| 延遲時間 | 上限 2 ms (在A1-A2；測試脈沖寬度) |
| ≥ 100 ms (在A1-A2；測試脈沖速率) | |
| 保護電路 | 串聯保護，防止級性反轉 33 V抑制二級管 |
數字輸入
| 輸入名稱 | 啟動電路 |
|---|---|
| 輸入數量 | 2 (非安全相關啟動輸入：Y1/Y2) |
| 沖擊電流 | < 10 mA |
| 電耗量 | < 5 mA |
| 輸入／啟動和回饋電路的電壓 | 24 V DC -15 % / +10 % |
| 允許的導線上限總電阻 | 150 Ω |
繼電器輸出：?jiǎn)?dòng)電流路徑
| 輸出名稱 | 啟動電流路徑 |
|---|---|
| 輸出說明 | 每 2 個常開觸點串聯，無延遲，浮地 |
| 輸出數目 | 1 (安全相關的常開觸點：13/14) |
| 觸點類型 | 1路啟動電流通路 |
| 觸點材料 | AgSnO2 |
| 開關電壓 | 下限 12 V AC/DC |
| 上限 250 V AC/DC (注意負載曲線) | |
| 限制連續電流 | 6 A (高要求) |
| 4 A (低要求) | |
| 沖擊電流 | 下限 3 mA |
| 上限 6 A | |
| 總電流值的平方 | 36 A2 (注意降低值) |
| 通斷容量 | 下限 60 mW |
| 切換頻率 | 上限 0.5 Hz |
| 機械壽命 | 10x 106開關次數 |
| 符合IEC 60947-5-1標準要求的開關容量 | 4 A (24 V (DC13)) |
| 5 A (250 V (AC15)) | |
| 輸出熔斷器 | 6 A gL/gG |
| 4 A gL/gG (適用于低需求應用場合) |
報警輸出
| 名稱 | M1 |
|---|---|
| 輸出說明 | PNP |
| 輸出數目 | 1 (非安全相關) |
| 電壓 | 大約 22 V DC (Us - 2 V) |
| 電流 | 上限 100 mA |
| 上限啟動電流 | 500 mA (Δt = 1 ms Us時) |
| 短路保護 | 否 |
| 輸出熔斷器 | 150 mA 快速熔斷 |
次數
| 典型取用時間（US 時） | < 200 ms (通過A1控制時 ，自動啟動) |
|---|---|
| 典型釋放時間（US 時） | < 35 ms (通過A1控制時) |
| 恢復時間 | 500 ms |
常規
| 繼電器型號 | 帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準 |
|---|---|
| 額定操作模式 | 100 %符合條件 |
| 凈重 | 69.656 g |
| 安裝位置 | 垂直，水平，模塊正面朝上 |
| 安裝類型 | DIN導軌安裝 |
| 組裝說明 | 參見衰減曲線 |
| 保護等級 | IP20 |
| 插入位置下限值保護等級 | IP54 |
| 外殼材料 | PBT |
| 外殼顏色 | 黃色 |
| 工作電壓顯示 | 1 x黃色LED |
| 狀態顯示 | 2 x 綠色LED |
| 錯誤顯示 | 1 x 紅色LED |
接線數據
| 連接方式 | 螺釘連接 |
|---|---|
| 可插拔 | 否 |
| 硬導線橫截面 | 0.2 mm² ... 2.5 mm² |
| 柔性導線橫截面 | 0.2 mm² ... 2.5 mm² |
| Conductor cross-section AWG | 24 ... 12 |
| 剝線長度 | 12 mm |
| 螺紋 | M3 |
| 扭矩 | 0.5 Nm ... 0.6 Nm |
安全特性參數
| 停止類別 | 0 |
|---|---|
| 名稱 | IEC 61508 - 高要求 |
| 安全完整性水平（SIL） | 3 |
| 名稱 | IEC 61508 - 低要求 |
| 安全完整性水平（SIL） | 3 |
| 名稱 | EN 50156 |
| 安全完整性水平（SIL） | 3 |
標準和規范
| 名稱 | 供電回路間的電氣間隙和爬電距離 |
|---|---|
| 標準/規程 | DIN EN 50178, EN 60079-15 |
| 額定絕緣電壓 | 250 V AC |
| 額定過電壓／絕緣 | 安全隔離，控制電路的6 kV增強型絕緣，啟動電路，信號輸出至啟用電流路徑；4 kV/所有電流路徑和外殼間的基本絕緣 |
| 污染等級 | 2 |
| 過電壓等級 | III |
| 電擊 | 15g |
| 振動（操作） | 10 Hz ... 150 Hz, 2g |
| 符合性 | 符合 CE 標準 |
| ATEX | ? II 3 G Ex nA nC IIC T4 Gc |
| IECEx | Ex nA nC IIC T4 Gc |
| UL，美國／加拿大 | cULus |
| Class I, Zone 2, AEx nA nC IIC T4 / Ex nA nC IIC Gc T4 X | |
| Class I, Div. 2, Groups A, B, C, D, T4 | |
| GL | C, EMC2 |
| 環境模擬測試 | ISA-S71.04 (G3) |
