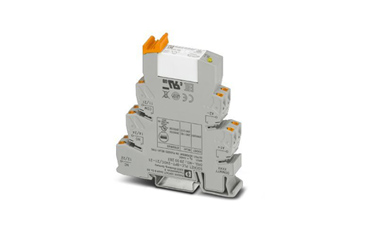

PLC-RPT-230UC/21 菲尼克斯繼電器模塊現貨
???????phoenix菲尼克斯繼電器模塊PLC-RPT-230UC/21，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯繼電器模塊PLC-RPT-230UC/21現貨
產品特性
? PLC-INTERFACE
? 由采用直插式技術的PLC-BPT.../21底座端子帶功率型觸點的可插拔微型繼電器組成
? 可安裝在NS 35/7.5導軌上
? 1PDT
? 輸入電壓230 V AC/220 V DC
菲尼克斯繼電器模塊PLC-RPT-230UC/21介紹
薄型設計
通過V8適配器實現有效的系統連接
RT III密閉繼電器
線圈和觸點之間安全隔離，符合DIN EN 50178
集成式輸入模塊與干擾壓制模塊
功能型插入式橋接片
尺寸
| 寬度 | 6.2 mm |
|---|---|
| 高度 | 80 mm |
| 深度 | 94 mm |
環境條件
| 環境溫度（運行） | -40 °C ... 55 °C |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 保護等級 | RT III (繼電器) |
| IP20 (繼電器底座) |
線圈側
| 額定輸入電壓 UN | 230 V AC |
|---|---|
| 220 V DC | |
| UN下的典型輸入電流 | 3.2 mA (在UN = 230V AC時) |
| 3 mA (在UN = 220 V DC時) | |
| 典型響應時間 | 7 ms |
| 典型釋放時間 | 15 ms |
| 保護電路 | 橋式整流器 橋式整流器 |
| 工作電壓顯示 | 黃色LED |
| 額定條件下的功耗 | 0.74 W |
觸點側
| 觸點類型 | 1PDT |
|---|---|
| 開關觸點類型 | 單觸點 |
| 觸點材料 | AgSnO |
| 上限切換電壓 | 250 V AC/DC (當相鄰兩個模塊的相同接線端子間的電壓大于250V（L1、L2、L3），必須使用隔板PLC-ATP。 FBST 8-PLC... 或 ...FBST 500...用于等電位橋接) |
| 下限值切換電壓 | 5 V (100 mA時) |
| 下限值切換電流 | 10 mA (12 V時) |
| 上限啟動電流 | 10 A (4 s) |
| 限制連續電流 | 6 A |
| 上限額定功率值（電阻負載） | 140 W (24 V DC) |
| 20 W (可用于48 V DC) | |
| 18 W (可用于60 V DC) | |
| 23 W (可用于110 V DC) | |
| 40 W (可用于220 V DC) | |
| 1500 VA (可用于250VAC) | |
| 開關容量 | 2 A (24 V、DC13時) |
| 0.2 A (110 V、DC13時) | |
| 0.1 A (220 V、DC13時) | |
| 3 A (24 V、AC15時) | |
| 3 A (120 V、AC15時) | |
| 3 A (230 V、AC15時) |
概述
| 測試電壓繼電器線圈／繼電器觸點 | 4 kV AC (50Hz，1min) |
|---|---|
| 操作模式 | 100%工作因數 |
| 阻燃等級，符合UL 94 | V0 (外殼) |
| 機械壽命 | 2x 107 開關次數 |
| 安裝位置 | 任意 |
| 組裝說明 | 無間距排列 |
連接數據
| 連接名稱 | 線圈側 |
|---|---|
| 連接方式 | 直插式連接 |
| 剝線長度 | 8 mm |
| 硬導線橫截面 | 0.14 mm² ... 2.5 mm² |
| 柔性導線橫截面 | 0.14 mm² ... 2.5 mm² |
| 0.2 mm² ... 2.5 mm² (單套管) | |
| 2x 0.5 mm² ... 1 mm² (TWIN套管) | |
| 可連接導向橫截面 AWG | 26 ... 14 |
連接數據2
| 連接名稱 | 觸點側 |
|---|---|
| 連接方式 | 直插式連接 |
| 剝線長度 | 8 mm |
| 硬導線橫截面 | 0.14 mm² ... 2.5 mm² |
| 柔性導線橫截面 | 0.14 mm² ... 2.5 mm² |
| 0.2 mm² ... 2.5 mm² (單套管) | |
| 2x 0.5 mm² ... 1 mm² (TWIN套管) | |
| 可連接導向橫截面 AWG | 26 ... 14 |
標準和規范
| 連接符合標準 | CUL |
|---|---|
| 名稱 | 標準/條例 |
| 標準/規程 | IEC 60664 |
| IEC 60664A | |
| DIN VDE 0110 | |
| DIN EN 50178/VDE 0160（相關部分） | |
| DIN EN 50178/VDE 0160 | |
| IEC 60255/DIN VDE 0435（相關部分） | |
| 污染等級 | 3 |
| 過電壓類別 | III |
