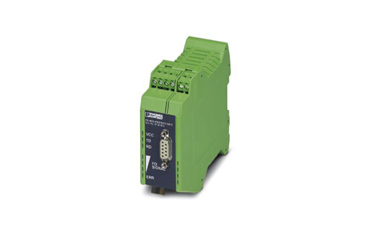

PSI-MOS-PROFIB/FO 660 E 菲尼克斯FO轉換器現貨
???????phoenix菲尼克斯FO轉換器PSI-MOS-PROFIB/FO 660 E，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯FO轉換器PSI-MOS-PROFIB/FO 660 E現貨
產品特性
? 光纖轉換器
? 內置光診斷功能
? 報警觸點
? 用于速度高達12 Mbps的PROFIBUS
? 終端設備上帶有一個光纖接口（FSMA），660 nm
? 適用于聚合纖維/PCF光纜
菲尼克斯繼電器模塊PLC-RSC-230UC/21介紹
PSI-MOS-PROFIB/FO...設備可將基于銅纜的PROFIBUS接口轉換到光纖。
模塊內置有光信號診斷功能，無論在安裝過程還是在使用過程中都可實時監控光通道的狀態。
若光纖路徑上的信號輸出降到某個特定值，浮動開關觸點的狀態會跳變。
PSI-MOS-PROFIB/FO... E 終端設備將一個PROFIBUS接口轉換以用于一根FO電纜。適用于點到點連接。
可使用DIN導軌連接器以模塊化方式與PSI銅質中繼器相連接
通過DIN導軌連接器進行供電電壓路徑鋪設
通過 COMBICON 插拔式連接器進行連接
自動數據速率檢測或固定值設置通過DIP開關進行
通過備選系統電源裝置為冗余電源供電
所有接口之間的高等級電氣隔離（PROFIBUS // 光纜端口 // 電源 // DIN導軌連接器）
經認證可用于2區
用于直接與1區中的設備連接的本安FO接口（Ex op is）
浮地開關觸點，用于重要光纜路徑的報警生成
模塊內置有光信號診斷功能，用于持續監視光纜路徑
適用于所有上限為12 Mbps的數據傳輸速率
用于任何層疊深度的位數重定
符合DNV GL標準的造船業認證
尺寸
| 寬度 | 35 mm |
|---|---|
| 高度 | 99 mm |
| 深度 | 106 mm |
環境條件
| 環境溫度（運行） | -20 °C ... 60 °C |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 允許濕度（運行） | 30 % ... 95 % (無冷凝) |
| 海拔 | ≤ 5000 m (有關限制，請見制造商關于高海拔運行的聲明) |
| 保護等級 | IP20 |
| 抗干擾 | EN 61000-6-2:2005 |
概述
| 位延遲 | ≤ 1 Bit |
|---|---|
| 位失真，輸入 | ± 35 % (允許) |
| 位失真輸出 | < 6.25 % |
| 電隔離 | VCC // RS-485 |
| 測試電壓數據接口／電源 | 1.5 kVrms (50Hz，1min) |
| 電磁兼容性 | 符合2014/30/EU電磁兼容指令 |
| 發射干擾 | EN 55011 |
| 凈重 | 241.9 g |
| 外殼材料 | PA 6.6-FR |
| 顏色 | 綠色 |
| MTBF | 324 年數 (Telcordia標準，溫度25°C，21%運作周期（一周5天，一天8小時）) |
| 70 年數 (Telcordia標準，溫度40°C，34.25%運作周期（一周5天，一天12小時）) | |
| MTTF | 243 年數 (SN 29500標準，溫度25°C，占空比21%) |
| 178 年數 (SN 29500標準，溫度40°C，占空比34.25%) | |
| 110 年數 (SN 29500標準，溫度40°C，占空比100%) |
電源
| 額定供電電壓 | 24 V DC (通過了UL認證) |
|---|---|
| 電源電壓范圍 | 18 V DC ... 30 V DC |
| 上限電流耗量 | 130 mA |
| 典型電流耗量 | 100 mA (24 V DC) |
| 連接方式 | 插拔式COMBICON螺釘接線端子 |
接口
| 接口1 | PROFIBUS符合IEC 61158標準，RS-485 2線制，半雙工，自動控制 |
|---|---|
| 接口 | PROFIBUS |
| 操作模式 | 半雙工 |
| 連接方式 | D-SUB-9母頭連接器 |
| 文件格式／編碼 | UART（11Bit，NRZ） |
| 數據方向切換 | 自動控制 |
| 傳輸介質 | 銅 |
| 傳輸長度 | ≤ 1200 m (取決于速率，屏蔽雙絞線 ) |
| 剛性導線較小橫截面 | 0.2 mm² |
| 剛性導線上限橫截面 | 2.5 mm² |
| 柔性導線較小橫截面 | 0.2 mm² |
| 柔性導線上限橫截面 | 2.5 mm² |
| 較小導線橫截面AWG | 24 |
| 上限導線橫截面AWG | 14 |
| 串行傳輸率 | ≤ 12 Mbps |
光口FO
| 通道數目 | 1 |
|---|---|
| 下限值傳輸功率 | -3 dBm (980/1000 µm) |
| -15.4 dBm (200/230µm) | |
| 下限值接收靈敏度 | -30 dBm |
| 超范圍接收器 | -3 dBm (980/1000 µm) |
| 波長 | 660 nm |
| 傳輸長度，包括3 dB系統裕度 | 70 m (F-P 980/1000 230 dB/km，帶快速安裝接頭) |
| 400 m (F-K 200/230 10 dB/km，帶快速安裝接頭) | |
| 傳輸介質 | 聚合纖維 |
| PCF光纖 | |
| 傳輸協議 | RS-485接口，協議透明 |
| 連接方式 | F-SMA |
數字量輸出
| 輸出名稱 | 繼電器輸出 |
|---|---|
| 輸出說明 | 報警輸出 |
| 輸出數目 | 1 |
| 上限切換電壓 | 60 V DC |
| 42 V AC | |
| 限制連續電流 | 0.46 A |
標準和規范
| 電磁兼容性 | 符合2014/30/EU電磁兼容指令 |
|---|---|
| 測試類型 | 符合EN 60068-2-6/IEC 60068-2-6抗振標準 |
| 測試結果 | 5g，10 ... 150 Hz, 2.5 h, XYZ方向 |
| 測試類型 | 符合EN 60068-2-27/IEC 60068-2-27耐沖擊標準 |
| 測試結果 | 15g，11 ms，半正弦沖擊脈沖 |
| 發射干擾 | EN 55011 |
| 抗干擾 | EN 61000-6-2:2005 |
| 無影響涂層的物質 | 符合P-VW 3.10.7 57 65 0 VW-AUDI-Seat 中央標準 |
| 連接符合標準 | CUL |
| 標準/規程 | EN 61000-4-2 |
| 觸點放電 | ± 6 kV |
| 標準/規程 | EN 61000-4-3 |
| EN 61000-4-4 | |
| 備注 | 標準 B |
| 標準/規程 | EN 61000-4-5 |
| 信號 | ± 1 kV |
| 標準/規程 | EN 55011 |
| EN 61000-4-6 | |
| 電擊 | 所有方向15g，符合IEC 60068-2-27標準 |
| 振動（操作） | 符合IEC 60068-2-6： 5g，150 Hz |
