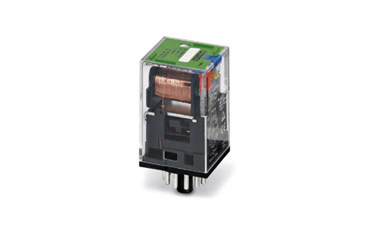

菲尼克斯單個繼電器REL-OR-24DC/3X21
產品特性
? 帶功率型觸點的可插拔八進制繼電器
? 3PDT
? 測試按鈕
? 機械開關位置顯示
? 線圈電壓24V DC
菲尼克斯單個繼電器REL-OR-24DC/3X21介紹
堅固的設計
帶可檢測手動操作
機械開關位置顯示
尺寸
|
寬度 |
34.5 mm |
|
高度 |
34.5 mm |
|
深度 |
52.5 mm |
環境條件
|
環境溫度(運行) |
-40 °C ... 60 °C |
|
環境溫度(存放/運輸) |
-40 °C ... 60 °C |
線圈側
|
額定輸入電壓 UN |
24 V DC |
|
以UN為參考的輸入電壓范圍 |
0.8 ... 1.1 |
|
UN下的典型輸入電流 |
56 mA |
|
典型響應時間 |
12 ms |
|
典型釋放時間 |
6 ms |
|
線圈電阻 |
430 Ω ±15 % (20 °C時) |
|
額定條件下的功耗 |
1.34 W |
觸點側
|
觸點類型 |
3個PDT |
|
開關觸點類型 |
單觸點 |
|
觸點材料 |
AgSnIn |
|
上限切換電壓 |
250 V AC/DC |
|
下限值切換電壓 |
1 V |
|
下限值切換電流 |
10 mA |
|
上限啟動電流 |
根據客戶要求提供 |
|
限制連續電流 |
10 A (常開觸點) |
|
|
5 A (常閉觸點) |
|
上限額定功率值(電阻負載) |
2500 VA (可用于250VAC) |
概述
|
測試電壓繼電器線圈/繼電器觸點 |
2.5 kV AC (50Hz,1min) |
|
測試電壓繼電器觸點/繼電器觸點 |
2.5 kV AC (50Hz,1min) |
|
操作模式 |
100%工作因數 |
|
機械壽命 |
10x 106開關次數 |
|
使用壽命,電氣方面 |
參見曲線圖 |
|
安裝位置 |
任意 |
|
組裝說明 |
在繼電器插座 PR3上 |
標準和規范
|
連接符合標準 |
CUL |
|
標準/規程 |
IEC 60664 |
|
污染等級 |
3 |
|
過電壓類別 |
II |
