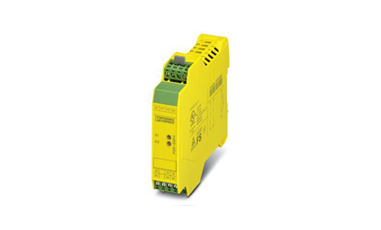

PSR-SCP-24DC/ESP4/2X1/1X2 菲尼克斯安全繼電器
???????菲尼克斯安全繼電器PSR-SCP-24DC/ESP4/2X1/1X2，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯安全繼電器PSR-SCP-24DC/ESP4/2X1/1X2現貨
產品特性
? 適用于SIL 3高需求和低需求應用的安全繼電器
? 也根據EN 50156、德國勞氏船級社和EN ISO 13849進行了認證
? 用于急停和安全門監控
? 單通道
? 2個啟動電流通路
? 1個報警觸點
? 插拔式螺釘接線端子
? 寬度：22.5 mm
菲尼克斯安全繼電器PSR-SCP-24DC/ESP4/2X1/1X2介紹
上限符合4級，PL e符合ISO 13849-1，SILCL 3符合IEC 62061，SIL 3 符合IEC 61508
單通道控制
安全隔離
帶降低的輸入電路，因此適用于與失效保險控制器（PSR-ESP4）耦合
尺寸
| 寬度 | 22.5 mm |
|---|---|
| 高度 | 99 mm |
| 深度 | 114.5 mm |
環境條件
| 環境溫度（運行） | -20 °C ... 55 °C |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 70 °C |
| 允許的上限相對濕度（操作） | 75 % (平均，85%間歇，無冷凝) |
| 上限允許濕度（存放/運輸） | 75 % (平均，85%間歇，無冷凝) |
| 上限高度 | ≤ 2000 m (海平面以上) |
輸入數據
| 額定控制電路電源電壓US | 24 V DC -15 % / +10 % |
|---|---|
| 額定控制電源電流IS | 典型值 50 mA DC |
| US時的功耗 | 1.2 W |
| 沖擊電流 | 1 A (Δt <10 ms，Us時) |
| 典型響應時間 | 60 ms (自動/手動啟動) |
| 典型釋放時間 | 20 ms |
| 恢復時間 | 大約 1 s |
| 工作電壓顯示 | 綠色LED |
| 狀態顯示 | LED 綠色 |
| 保護電路 | 浪涌保護 抑制二級管，33 V（A1 - A2，Y2 - A2） |
| 級性保護 | |
| 延遲時間 | 上限 3 ms (測試脈沖持續時間) |
輸出數據
| 觸點類型 | 2路常開安全觸點輸出 |
|---|---|
| 1路輔助常閉觸點輸出 （符合EN 50205，型號B） | |
| 觸點材料 | AgSnO2，鍍金 |
| 上限切換電壓 | 250 V AC/DC (注意負載曲線) |
| 下限值切換電壓 | 10 V |
| 限制連續電流 | 6 A (常開觸點/常閉觸點，高要求) |
| 4 A (常開觸點，適用于低需求應用場合) | |
| 上限啟動電流 | 6 A |
| 下限值沖擊電流 | 10 mA |
| 總電流值的平方 | 72 A2 (注意降低值) |
| 上限額定功率值（電阻負載） | 144 W (24VDC，t=0ms) |
| 200 W (48VDC，t=0ms) | |
| 77 W (110VDC，t=0ms) | |
| 70 W (220VDC，t=0ms) | |
| 1500 VA (250 V AC, τ = 0 ms) | |
| 上限額定功率值（電感負載） | 42 W (24V DC，τ=40ms) |
| 40 W (48V DC，τ=40ms) | |
| 35 W (110V DC，τ=40ms) | |
| 33 W (220V DC，τ=40ms) | |
| 下限值通斷容量 | 0.2 W |
| 機械壽命 | 約 107 開關次數 |
| 通斷容量（360/h周期） | 5 A (24 V (DC13)) |
| 5 A (230 V (AC 15)) | |
| 輸出熔斷器 | 6 A gL/gG NEOZED (高要求) |
| 4 A gL/gG NEOZED (低要求) |
常規
| 繼電器型號 | 帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準 |
|---|---|
| 額定操作模式 | 100 %符合條件 |
| 凈重 | 168.97 g |
| 安裝位置 | 位于水平和垂直DIN導軌上 |
| 安裝類型 | DIN導軌安裝 |
| 保護等級 | IP20 |
| 插入位置下限值保護等級 | IP54 |
| 外殼材料 | PBT |
| 外殼顏色 | 黃色 |
接線數據
| 連接方式 | 螺釘連接 |
|---|---|
| 可插拔 | 是 |
| 硬導線橫截面 | 0.2 mm² ... 2.5 mm² |
| 柔性導線橫截面 | 0.2 mm² ... 2.5 mm² |
| Conductor cross-section AWG | 24 ... 12 |
| 剝線長度 | 7 mm |
| 螺紋 | M3 |
安全特性參數
| 停止類別 | 0 |
|---|---|
| 名稱 | IEC 61508 - 高要求 |
| 安全完整性水平（SIL） | 3 |
| 名稱 | IEC 61508 - 低要求 |
| 安全完整性水平（SIL） | 3 |
| 名稱 | EN ISO 13849 |
| 性能等級（PL） | e |
| 目錄 | 4 |
| 名稱 | EN 62061 |
| 安全完整性等級聲明限制 (SIL CL) | 3 |
標準和規范
| 名稱 | 供電回路間的電氣間隙和爬電距離 |
|---|---|
| 標準/規程 | DIN EN 50178/VDE 0160 |
| 額定絕緣電壓 | 250 V |
| 額定過電壓／絕緣 | 6kV/增強型安全隔離 |
| 所有電流通路與外殼之間為4 kV基本型安全隔離 | |
| 污染等級 | 2 |
| 過電壓等級 | III |
| 電擊 | 15g |
| 振動（操作） | 10 Hz ... 150 Hz, 2g |
| 符合性 | 符合 CE 標準 |
