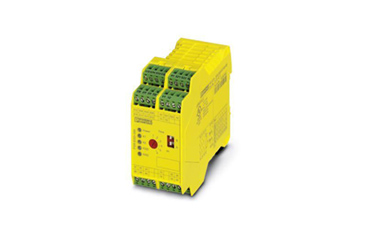

PSR-SCP-24DC/ESD/5X1/1X2/300 phoenix安全繼電器
???????菲尼克斯安全繼電器PSR-SCP-24DC/ESD/5X1/1X2/300，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯安全繼電器PSR-SCP-24DC/ESD/5X1/1X2/300現貨
產品特性
? 用于急停和安全門監控的安全繼電器
? 上限達SIL 3或4類、PL e（EN ISO 13849標準）
? 單通道或雙通道操作
? 自動或手動激活
? 3個常開觸點
? 1個常閉觸點
? 2個常開觸點具有固定的0.2秒至300秒關斷延遲功能
? 插拔式螺釘接線端子
菲尼克斯安全繼電器PSR-SCP-24DC/ESD/5X1/1X2/300介紹
上限3個延時和2個漏碼觸點
手動監控復位和自動復位
上限符合3/4級，PL d/e符合ISO 13849-1，SILCL 3符合IEC 62061，SIL 3符合IEC 61508
用于急停及安全門，也可用于評估光柵
單通道和雙通道控制
可調延遲時間為0.2 s ... 300 s（24個增量）
防止設定時間誤操作（PSR-ESD-300）或防止電子保護誤操作（PSR-ESD-30）的保護性標簽
尺寸
| 寬度 | 45 mm |
|---|---|
| 高度 | 99 mm |
| 深度 | 114.5 mm |
環境條件
| 環境溫度（運行） | -20 °C ... 55 °C (注意降低值) |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 70 °C |
| 允許的上限相對濕度（操作） | 75 % (平均，85%間歇，無冷凝) |
| 上限允許濕度（存放/運輸） | 75 % (平均，85%間歇，無冷凝) |
| 上限高度 | ≤ 2000 m (海平面以上) |
輸入數據
| 額定控制電路電源電壓US | 24 V DC -15 % / +10 % |
|---|---|
| 額定控制電源電流IS | 典型值 155 mA |
| US時的功耗 | 典型值 3.72 W |
| 沖擊電流 | 200 mA (US時) |
| < 40 mA (Us/Ix 至S10) | |
| < 150 mA (Us/Ix 至S12) | |
| > -60 mA (Us/Ix 至S22) | |
| < 40 mA (Us/Ix 至S34) | |
| < 40 mA (Us/Ix 至S35) | |
| 電耗量 | < 40 mA (Us/Ix 至S10) |
| < 50 mA (Us/Ix 至S12) | |
| > -40 mA (Us/Ix 至S22) | |
| 0 mA (Us/Ix 至S34) | |
| < 5 mA (Us/Ix 至S35) | |
| 輸入／啟動和回饋電路的電壓 | 24 V DC -15 % / +10 % |
| 典型響應時間 | < 600 ms (自動啟動) |
| < 70 ms (手動復位) | |
| 典型啟動時間（Us時） | < 600 ms (通過A1控制時) |
| 典型釋放時間 | < 20 ms (通過 s11/S12 和 S21/S22 控制時) |
| < 20 ms (通過A1控制時) | |
| 并行輸入1/2 | ∞ |
| 恢復時間 | < 1 s |
| 工作電壓顯示 | 1 x 綠色LED |
| 狀態顯示 | 4 x 綠色LED |
| 保護電路 | 浪涌保護 抑制二級管 |
| 上限切換頻率 | 0.5 Hz |
| 允許的導線上限總電阻 | 大約 22 Ω (US下的輸入和啟動電路) |
| 延遲時間 | 1 ms (在A1處，在電壓驟降Us的情況下) |
| 上限 1.5 ms (在S10、S12；測試脈沖寬度) | |
| 7.5 ms (在S10、S12處；測試脈沖速率) | |
| 測試脈沖速率 = 5 x 測試脈沖寬度 |
輸出數據
| 觸點類型 | 5路常開安全觸點輸出 |
|---|---|
| 1個信號傳輸電流通路 | |
| 觸點材料 | AgSnO2 |
| 上限切換電壓 | 250 V AC/DC (注意負載曲線) |
| 下限值切換電壓 | 5 V AC/DC |
| 限制連續電流 | 6 A (N/O觸點，請注意衰減) |
| 6 A (常閉觸點) | |
| 上限啟動電流 | 20 A (Δt ? 100 ms，無延時觸點) |
| 8 A (延時觸點) | |
| 下限值沖擊電流 | 10 mA |
| 總電流值的平方 | 55 A2 (注意降低值) |
| 上限額定功率值（電阻負載） | 144 W (24VDC，t=0ms) |
| 288 W (48VDC，t=0ms) | |
| 110 W (110 V DC, τ = 0 ms，延時觸點：77 W) | |
| 88 W (220VDC，t=0ms) | |
| 1500 VA (250 V AC, τ = 0 ms，延時觸點：2000 VA) | |
| 上限額定功率值（電感負載） | 42 W (24 V DC, τ = 40 ms，延時觸點：48 W) |
| 42 W (48 V DC, τ = 40 ms，延時觸點：40 W) | |
| 42 W (110 V DC, τ = 40 ms，延時觸點：35 W) | |
| 42 W (220 V DC, τ = 40 ms，延時觸點：33 W) | |
| 下限值通斷容量 | 50 mW |
| 機械壽命 | 10x 106開關次數 |
| 通斷容量（360/h周期） | 4 A (24 V DC) |
| 4 A (230 V AC) | |
| 輸出熔斷器 | 10 A gL/gG (N/O觸點) |
| 6 A gL/gG (常閉觸點) |
常規
| 繼電器型號 | 帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準 |
|---|---|
| 額定操作模式 | 100 %符合條件 |
| 凈重 | 430 g |
| 安裝位置 | 任意 |
| 安裝類型 | DIN導軌安裝 |
| 保護等級 | IP20 |
| 插入位置下限值保護等級 | IP54 |
| 外殼材料 | PBT |
| 外殼顏色 | 黃色 |
接線數據
| 連接方式 | 螺釘連接 |
|---|---|
| 可插拔 | 是 |
| 硬導線橫截面 | 0.2 mm² ... 2.5 mm² |
| 柔性導線橫截面 | 0.2 mm² ... 2.5 mm² |
| Conductor cross-section AWG | 24 ... 12 |
| 剝線長度 | 7 mm |
| 螺紋 | M3 |
安全特性參數
| 停止類別 | 0 |
|---|---|
| 1 | |
| 名稱 | IEC 61508 - 高要求 |
| 安全完整性水平（SIL） | 3 (用于SIL 2級的延時觸點) |
| 名稱 | IEC 61508 - 低要求 |
| 安全完整性水平（SIL） | 3 (用于SIL 2級的延時觸點) |
| 名稱 | EN ISO 13849 |
| 性能等級（PL） | e (用于PL d級的延時觸點) |
| 目錄 | 4 (無延時觸點) |
| 3 (延時觸點) | |
| 名稱 | EN 62061 |
| 安全完整性等級聲明限制 (SIL CL) | 3 (用于SILCL 2延時觸點) |
標準和規范
| 名稱 | 供電回路間的電氣間隙和爬電距離 |
|---|---|
| 標準/規程 | DIN EN 50178/VDE 0160 |
| 額定絕緣電壓 | 250 V AC |
| 額定過電壓／絕緣 |
4 kV基礎安全隔離： 所有電流通路與外殼之間 6 kV增強型隔離耐壓： 在13/14, 23/24, 33/34與保留電流通路之間 在13/14, 23/24, 33/34相互之間 |
| 污染等級 | 2 |
| 過電壓等級 | III |
| 電擊 | 15g |
| 振動（操作） | 10 Hz ... 150 Hz, 2g |
| 符合性 | 符合 CE 標準 |
