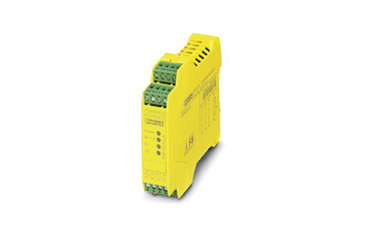

PSR-SCP-24UC/ESA2/4X1/1X2/B 菲尼克斯安全繼電器
???????菲尼克斯安全繼電器PSR-SCP-24UC/ESA2/4X1/1X2/B，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯安全繼電器PSR-SCP-24UC/ESA2/4X1/1X2/B現貨
產品特性
? 用于急停和安全門的安全繼電器，上限達SIL 1、SIL CL 1、 1類、PL c
? 根據應用場合，上限可達SIL 3、SIL CL 3、 4類，PL e
? 單通道操作
? 4個啟動電流通路
? US = 24 V AC/DC
? 插拔式螺釘接線端子
菲尼克斯安全繼電器PSR-SCP-24UC/ESA2/4X1/1X2/B介紹
上限符合 1級，PL c符合ISO 13849-1，SILCL 1符合IEC 62061，SIL 1符合IEC 61508
根據應用的不同，上限可達4類/PL e（按照ISO 13849-1標準要求）、SILCL 3（按照IEC 62061標準要求）、SIL 3（按照IEC 61508標準要求）
基礎隔離
單通道控制
尺寸
| 寬度 | 22.5 mm |
|---|---|
| 高度 | 99 mm |
| 深度 | 114.5 mm |
環境條件
| 環境溫度（運行） | -20 °C ... 65 °C (注意降低值) |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 70 °C |
| 允許的上限相對濕度（操作） | 75 % (平均，85%間歇，無冷凝) |
| 上限允許濕度（存放/運輸） | 75 % (平均，85%間歇，無冷凝) |
| 上限高度 | ≤ 2000 m (海平面以上) |
輸入數據
| 額定控制電路電源電壓US | 24 V AC/DC -15 % / +10 % |
|---|---|
| 額定控制電源電流IS | 典型值 140 mA AC |
| 典型值 65 mA DC | |
| US時的功耗 | 典型值 3.36 W (AC) |
| 典型值 1.56 W (DC) | |
| 沖擊電流 | 2 A (Δt = 10 ms Us時) |
| < 40 mA (Us/Ix 至S34) | |
| 電耗量 | < 50 mA (Us/Ix 至S12) |
| 0 mA (Us/Ix 至S34) | |
| 輸入／啟動和回饋電路的電壓 | 24 V DC -15 % / +10 % |
| 典型響應時間 | < 65 ms (自動啟動) |
| < 40 ms (手動復位) | |
| 典型啟動時間（Us時） | < 65 ms (通過A1控制時) |
| 典型釋放時間 | < 45 ms (通過S12控制時) |
| < 200 ms (通過A1控制時) | |
| 恢復時間 | < 1 s |
| 工作電壓顯示 | 1 x 綠色LED |
| 狀態顯示 | 2 x 綠色LED |
| 保護電路 | 浪涌保護 抑制二級管 |
| 額定控制電源電壓的反級性保護 | |
| 上限切換頻率 | 1 Hz |
| 允許的導線上限總電阻 | 大約 22 Ω (US下的輸入和啟動電路) |
| 延遲時間 | 2 ms (在A1處，在電壓驟降Us的情況下) |
| 上限 1.5 ms (在S12處；測試脈沖寬度) | |
| 7.5 ms (在S12處；測試脈沖速率) | |
| 測試脈沖速率 = 5 x 測試脈沖寬度 |
輸出數據
| 觸點類型 | 4路常開安全觸點輸出 |
|---|---|
| 1個信號傳輸電流通路 | |
| 觸點材料 | AgSnO2 |
| 上限切換電壓 | 250 V AC/DC (注意負載曲線) |
| 下限值切換電壓 | 5 V AC/DC |
| 限制連續電流 | 6 A (N/O觸點，請注意衰減) |
| 6 A (常閉觸點) | |
| 上限啟動電流 | 20 A (Δt ? 100 ms) |
| 下值限沖擊電流 | 10 mA |
| 總電流值的平方 | 72 A2 (注意降低值) |
| 上限額定功率值（電阻負載） | 144 W (24VDC，t=0ms) |
| 288 W (48VDC，t=0ms) | |
| 110 W (110VDC，t=0ms) | |
| 88 W (220VDC，t=0ms) | |
| 1500 VA (250 V AC, τ = 0 ms) | |
| 上限額定功率值（電感負載） | 42 W (24V DC，τ=40ms) |
| 42 W (48V DC，τ=40ms) | |
| 42 W (110V DC，τ=40ms) | |
| 42 W (220V DC，τ=40ms) | |
| 下限值通斷容量 | 50 mW |
| 機械壽命 | 10x 106開關次數 |
| 通斷容量（360/h周期） | 4 A (24 V DC) |
| 4 A (230 V AC) | |
| 輸出熔斷器 | 10 A gL/gG (N/O觸點) |
| 6 A gL/gG (常閉觸點) |
常規
| 繼電器型號 | 帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準 |
|---|---|
| 額定操作模式 | 100 %符合條件 |
| 凈重 | 210.5 g |
| 安裝位置 | 垂直或水平 |
| 安裝類型 | DIN導軌安裝 |
| 組裝說明 | 參見衰減曲線 |
| 保護等級 | IP20 |
| 插入位置下限值保護等級 | IP54 |
| 外殼材料 | PBT |
| 外殼顏色 | 黃色 |
接線數據
| 連接方式 | 螺釘連接 |
|---|---|
| 可插拔 | 是 |
| 硬導線橫截面 | 0.2 mm² ... 2.5 mm² |
| 柔性導線橫截面 | 0.2 mm² ... 2.5 mm² |
| Conductor cross-section AWG | 24 ... 12 |
| 剝線長度 | 7 mm |
| 螺紋 | M3 |
安全特性參數
| 停止類別 | 0 |
|---|---|
| 名稱 | IEC 61508 - 高要求 |
| 安全完整性水平（SIL） | 1 (根據應用場合，上限至SIL 3) |
| 名稱 | IEC 61508 - 低要求 |
| 安全完整性水平（SIL） | 1 (根據應用場合，上限至SIL 3) |
| 名稱 | EN ISO 13849 |
| 性能等級（PL） | c (根據應用場合，上限至PL e) |
| 目錄 | 1 (根據應用場合，上限至4類) |
| 名稱 | EN 62061 |
| 安全完整性等級聲明限制 (SIL CL) | 1 (根據應用場合，上限至SILCL 3) |
標準和規范
| 名稱 | 供電回路間的電氣間隙和爬電距離 |
|---|---|
| 標準/規程 | DIN EN 50178/VDE 0160 |
| 額定絕緣電壓 | 250 V AC |
| 額定過電壓／絕緣 |
4 kV基礎安全隔離： 所有電流通路與外殼之間 6 kV增強型隔離耐壓： A1/A2與13/14、23/24、33/34、43/44之間 S11/S12/S33/S34與13/14、23/24、33/34、43/44之間 51/52與13/14、23/24、33/34、43/44之間 |
| 污染等級 | 2 |
| 過電壓等級 | III |
| 電擊 | 15g |
| 振動（操作） | 10 Hz ... 150 Hz, 2g |
| 符合性 | 符合 CE 標準 |
