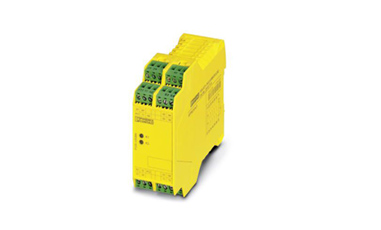

PSR-SCP-24UC/URM4/5X1/2X2 菲尼克斯擴展模塊
???????菲尼克斯擴展模塊PSR-SCP-24UC/URM4/5X1/2X2，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058
好評系數：
菲尼克斯擴展模塊PSR-SCP-24UC/URM4/5X1/2X2現貨
產品特性
? 單通道或雙通道觸點擴展
? 5個常開觸點
? 1個常閉觸點
? 1個確認電流路徑
? 與基本設備一起使用
? 符合EN ISO 13849安全隔離標準的Cat. 4類PL e級要求
? 寬度：35 mm
? 可插拔的螺釘接線端子
菲尼克斯擴展模塊PSR-SCP-24UC/URM4/5X1/2X2介紹
五路常開安全觸點輸出，一路輔助常閉觸點輸出，一個反饋回路
上限符合4級，PL e符合ISO 13849-1，SILCL 3符合IEC 62061，SIL 3 符合IEC 61508
單通道和雙通道控制
尺寸
| 寬度 | 35 mm |
|---|---|
| 高度 | 99 mm |
| 深度 | 114.5 mm |
環境條件
| 環境溫度（運行） | -20 °C ... 55 °C |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 70 °C |
| 允許的上限相對濕度（操作） | 75 % (平均，85%間歇，無冷凝) |
| 上限允許濕度（存放/運輸） | 75 % (平均，85%間歇，無冷凝) |
| 上限高度 | ≤ 2000 m (海平面以上) |
輸入數據
| 額定控制電路電源電壓US | |
|---|---|
| 額定輸入電壓 UN | 24 V AC/DC |
| 以UN為參考的輸入電壓范圍 | 0.8 ... 1.1 |
| UN時的典型輸入電流 | 47 mA (每條通道) |
| 典型響應時間 | 20 ms |
| 典型釋放時間 | 20 ms |
| 并行輸入1/2 | ∞ |
| 狀態顯示 | LED 綠色 |
| 保護電路 | 浪涌保護 抑制二級管 |
輸出數據
| 觸點類型 | 5路常開安全觸點輸出 |
|---|---|
| 1個信號傳輸電流通路 | |
| 1路反饋回路 | |
| 觸點材料 | AgSnO2，+ 0.2 µm Au |
| 上限切換電壓 | 250 V AC/DC |
| 下限值切換電壓 | 15 V AC/DC |
| 限制連續電流 | 6 A (N/O觸點) |
| 3 A (常閉觸點11/12) | |
| 上限啟動電流 | 6 A |
| 3 A (常閉觸點11/12) | |
| 下限值沖擊電流 | 25 mA |
| 總電流值的平方 | 72 A2 (ITH2 = I12 + I22 + ... + I52) |
| 上限額定功率值（電阻負載） | 144 W (24V DC，τ=0ms，常閉觸點11/12： 72W) |
| 288 W (48V DC，τ=0ms，常閉觸點11/12： 144W) | |
| 110 W (110VDC，t=0ms) | |
| 88 W (220VDC，t=0ms) | |
| 1500 VA (250V AC，τ=0ms，常閉觸點11/12： 750VA) | |
| 上限額定功率值（電感負載） | 42 W (24V DC，τ=40ms) |
| 42 W (48V DC，τ=40ms) | |
| 42 W (110V DC，τ=40ms) | |
| 42 W (220V DC，τ=40ms) | |
| 下限通斷容量 | 0.4 W |
| 機械壽命 | 約 107 開關次數 |
| 通斷容量（360/h周期） | 4 A (24 V DC) |
| 4 A (230 V AC) | |
| 輸出熔斷器 | 6 A 快速熔斷 |
| C6（24VAC/DC）自動設備 |
常規
| 繼電器型號 | 帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準 |
|---|---|
| 額定操作模式 | 100 %符合條件 |
| 凈重 | 309.5 g |
| 安裝位置 | 任意 |
| 安裝類型 | DIN導軌安裝 |
| 保護等級 | IP20 |
| 插入位置下限保護等級 | IP54 |
| 外殼顏色 | 黃色 |
接線數據
| 連接方式 | 螺釘連接 |
|---|---|
| 可插拔 | 是 |
| 硬導線橫截面 | 0.2 mm² ... 2.5 mm² |
| 柔性導線橫截面 | 0.2 mm² ... 2.5 mm² |
| Conductor cross-section AWG | 24 ... 12 |
| 剝線長度 | 7 mm |
| 螺紋 | M3 |
安全特性參數
| 停止類別 | 0 |
|---|---|
| 名稱 | IEC 61508 - 高要求 |
| 安全完整性水平（SIL） | 3 (與適當?shù)脑u估裝置配套使用) |
| 名稱 | IEC 61508 - 低要求 |
| 安全完整性水平（SIL） | 3 (與適當?shù)脑u估裝置配套使用) |
| 名稱 | EN ISO 13849 |
| 性能等級（PL） | e (與適當?shù)脑u估裝置配套使用) |
| 目錄 | 4 (與適當?shù)脑u估裝置配套使用) |
| 名稱 | EN 62061 |
| 安全完整性等級聲明限制 (SIL CL) | 3 (與適當?shù)脑u估裝置配套使用) |
